早期的砖砌体外墙主要是作为结构材料使用的，同时也自然地形成了外墙饰面。砖砌体的结构作用被钢筋混凝土取代后，砖砌体常常沦为各种饰面层背后的围护材料。为了模仿陶土砖的质朴质感，人们生产出用于贴面的面砖。

采用粘结构造的面砖有一些致命的缺点如：

1. 规格不能太大，太大则掉落的危险性大幅增加，一般250mmx500mm规格的面砖粘结时只能用于距地面不高（如两三层）的楼层；

2. 过于依赖于人工施工，劳动密集强度大，质量不易控制易于剥落伤人。

3. 由于外墙外保温技术的推广，在相对较软的保温层外粘结面砖更为困难。

因此，既要有传统陶土面砖的质感肌理，同时又要施工简便易于质量控制的面砖系统就是生产厂商及专业技术人员研究开发的方向，干挂式面砖系统就是上述目标的具体成果。

在保持原有面砖的基础形式上的构造更新是一种办法，采用机械连接方式一般更为可靠。如采用类似于干挂石材常用的面板开槽、打孔后专用金属件支承、或者直接采用局部露明的金属支承扣件支承固定大规格面砖的平板干挂体系。

另一种方式则是改变原有面砖的断面。陶土板加工时通过挤压直接形成支承肋或支撑凹槽，实心、空心皆可，通过专用金属构件支承于墙体结构。陶土板干挂体系原理类似于常见的幕墙系统，其支承系统及面板不承受主体结构荷载作用。干挂陶土板系统除了有安全保障外，由于成品陶板已有搭扣槽、支撑肋，因此不似石板需开孔、打槽等后续加工，现场施工十分简便、质量易于控制且对于提高墙体的节能、隔声有很好的效果。

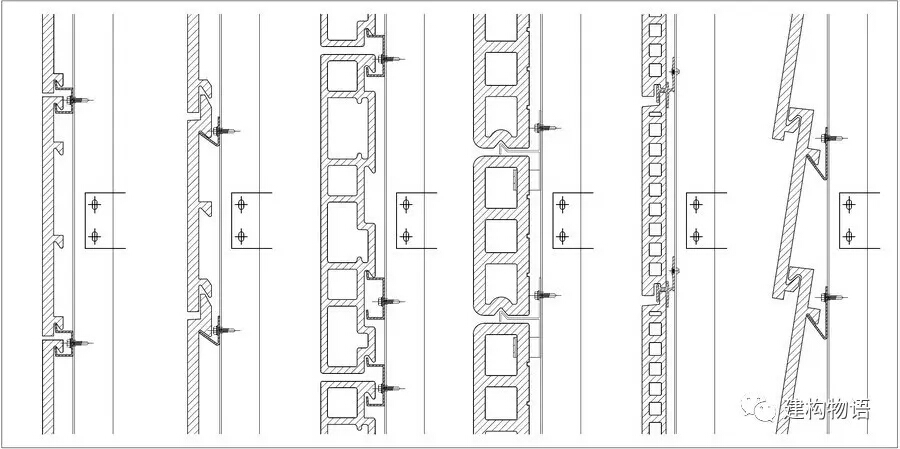

各种不同断面形式的陶土板及其构造示意

这种陶干挂板工艺系统是由德国建筑师托马斯·赫尔佐格（Thomas Herzog）和马克思·格哈雷尔（Max Gerharer）在上世纪八十年代发明的，并于1984年首次运用与慕尼黑北部的一个建材市场。之后，这种陶板幕墙体系在欧美等国得到了较大发展，产品规格日益齐全。

不同的厂商开发出了多种不同的产品体系，陶板的样式及配套的产品也各有千秋，然而总体的原理都是较为类似的。

干挂背带肋式单层陶土板

背带支承肋的陶土板作为外墙饰面施工时却十分方便，质量控制也易于保证。国内也有不少应用的例子，如北京的南新仓国际大厦、中海油办公楼。背肋式陶土板根据不同厂家有不同规格，甚至设计师也可以根据建筑要求特殊定制。

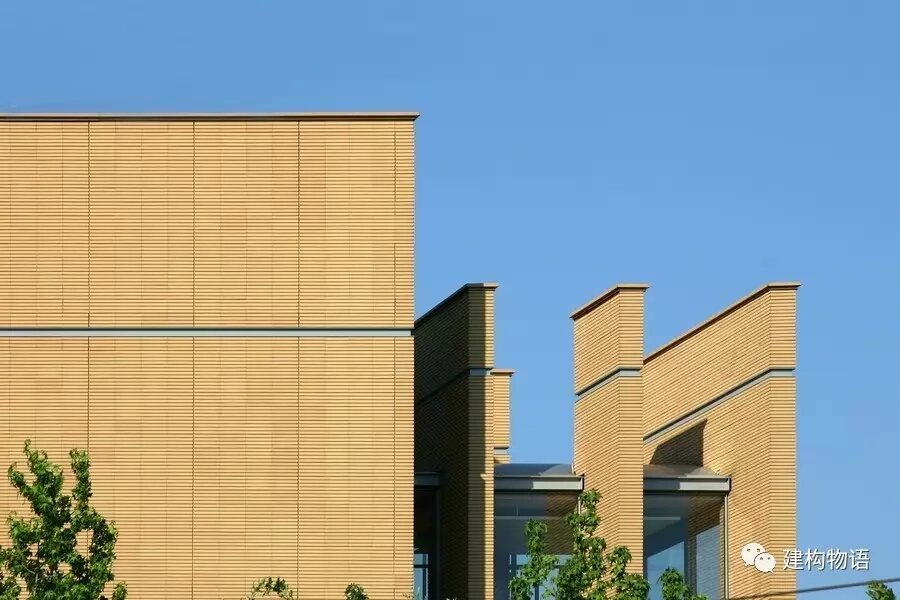

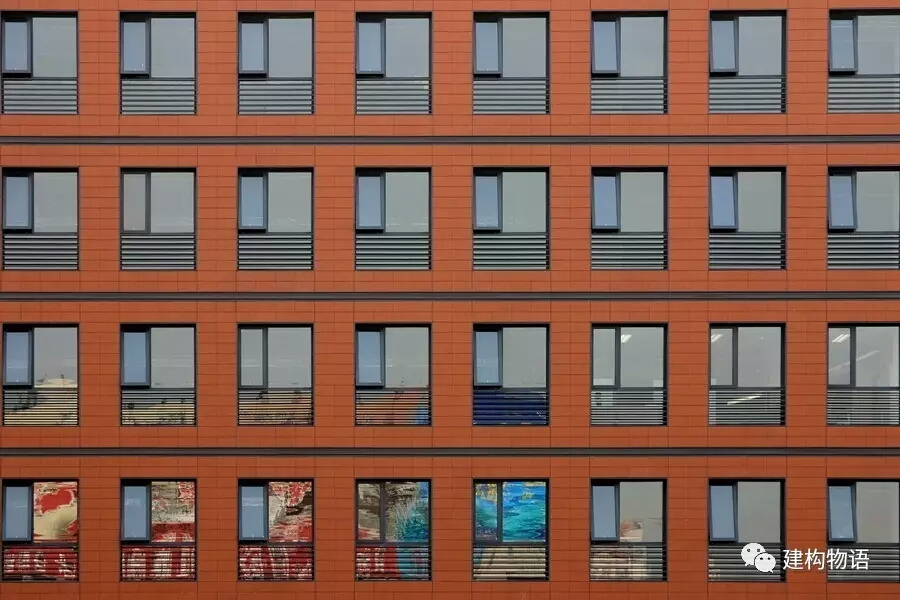

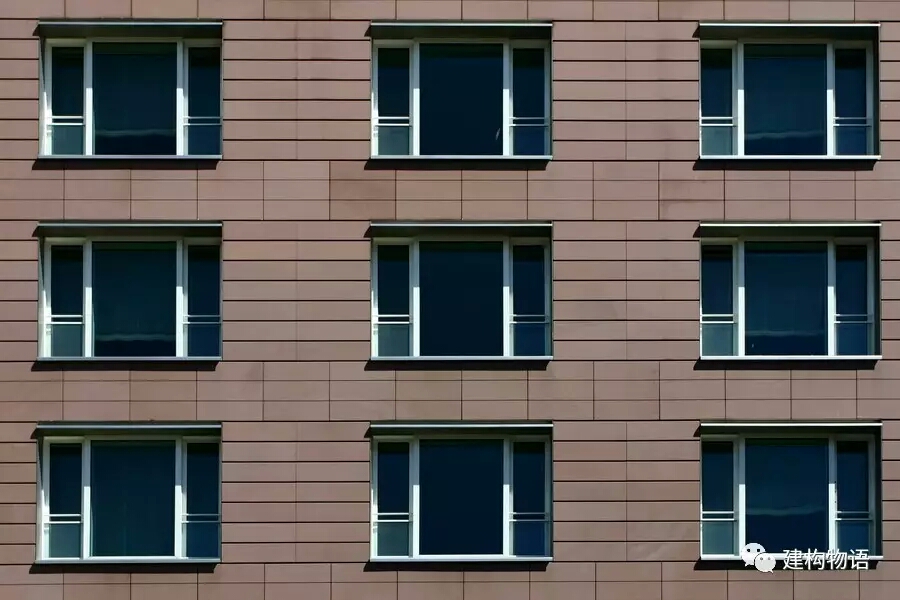

北京南新仓国际大厦干挂陶板幕墙——陶板质感、肌理效果较为平常。

北京中海油办公楼采用的凸凹条纹肌理陶土板

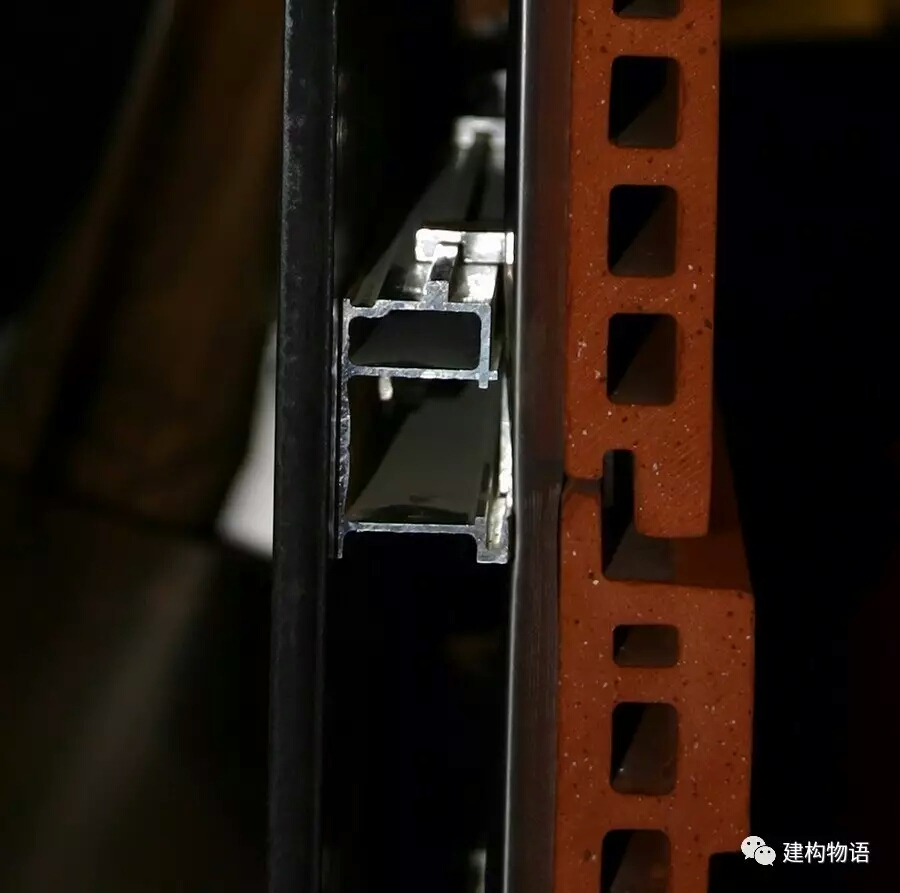

干挂式空心陶板

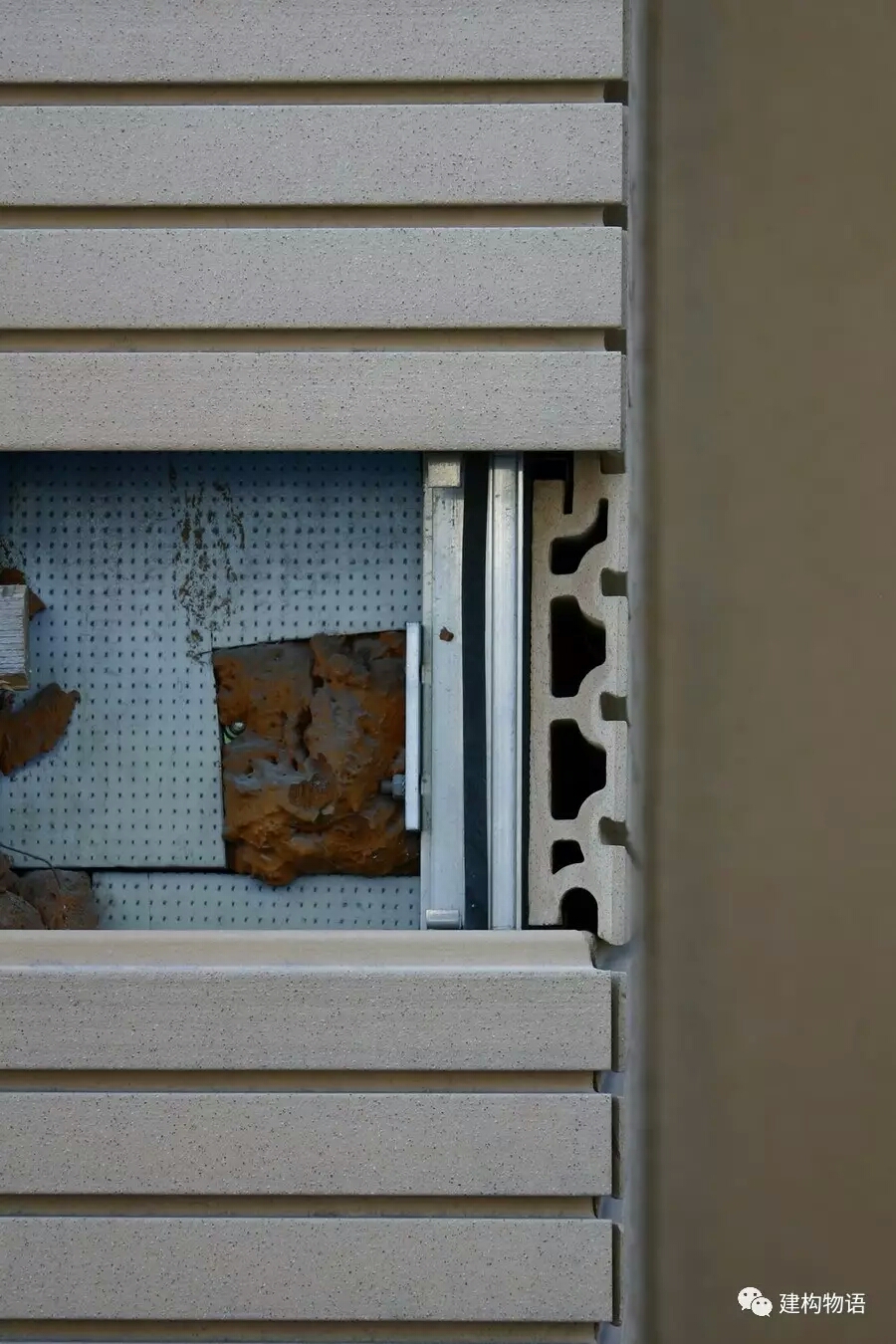

考虑到墙体的节能，单层陶板又发展成为空心陶板。这种空心陶土板热工性能、隔声性能好。干挂式空心陶板根据不同厂家有多种规格、形式，生产厂商同样可以按照建筑师的特殊要求定制生产。

单层、空心陶板仅从表面上无法判断，对于建筑形式影响更大的是陶板的表面处理（断面）形式、规格、比例等。

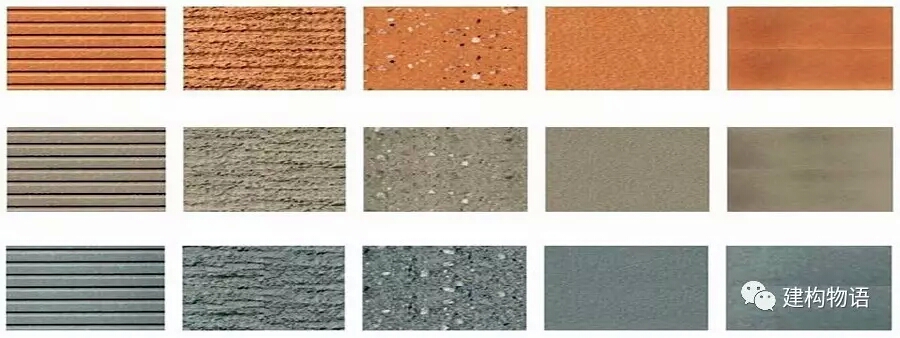

某公司生产的不同色彩、不同质感的陶板

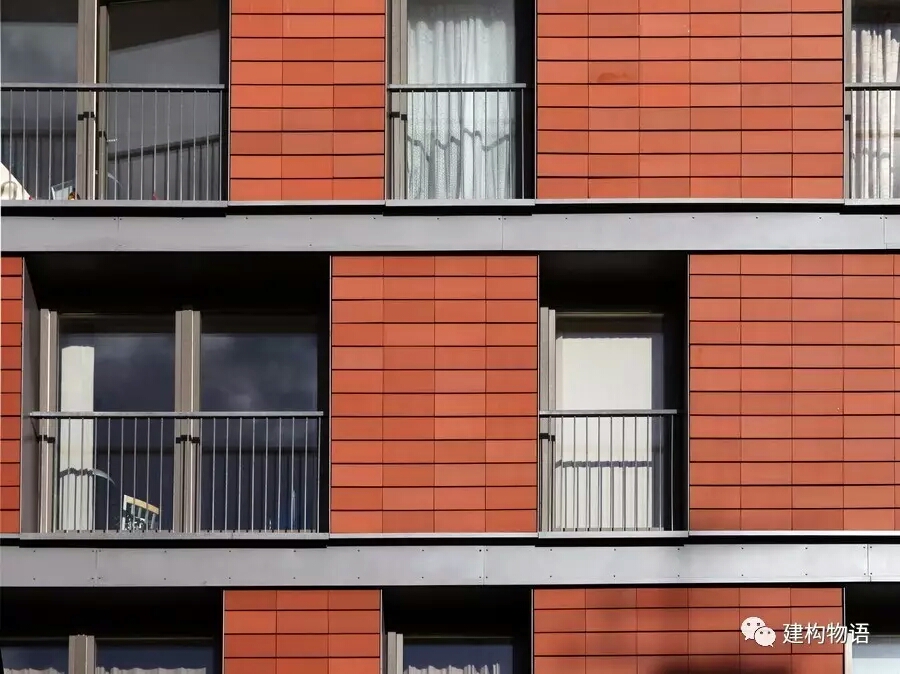

平面式造型陶板

外观呈平面形式的陶土板形式更为规则，也更为平淡，更多地弱化了饰面的质感和肌理，更需要依靠整体的设计或者其它元素显示出效果。

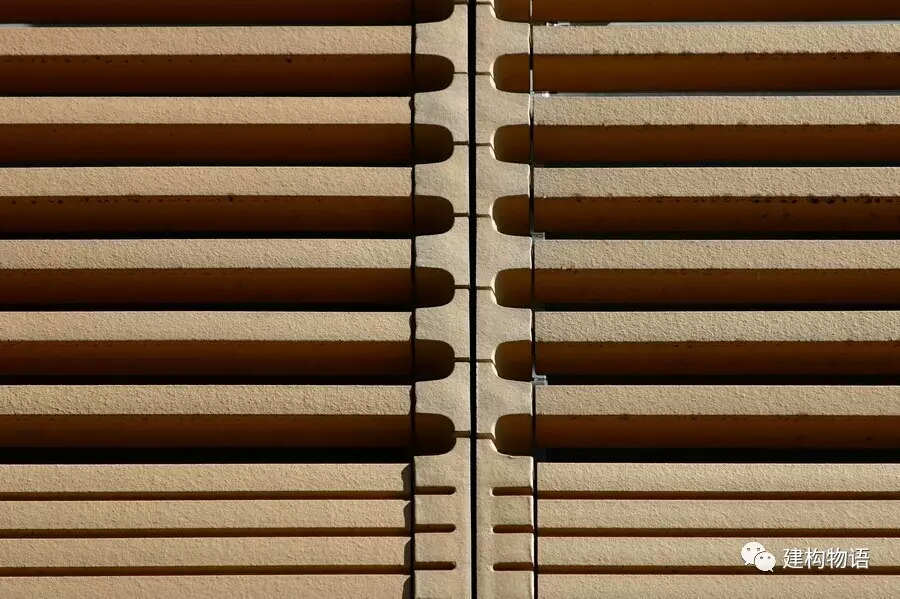

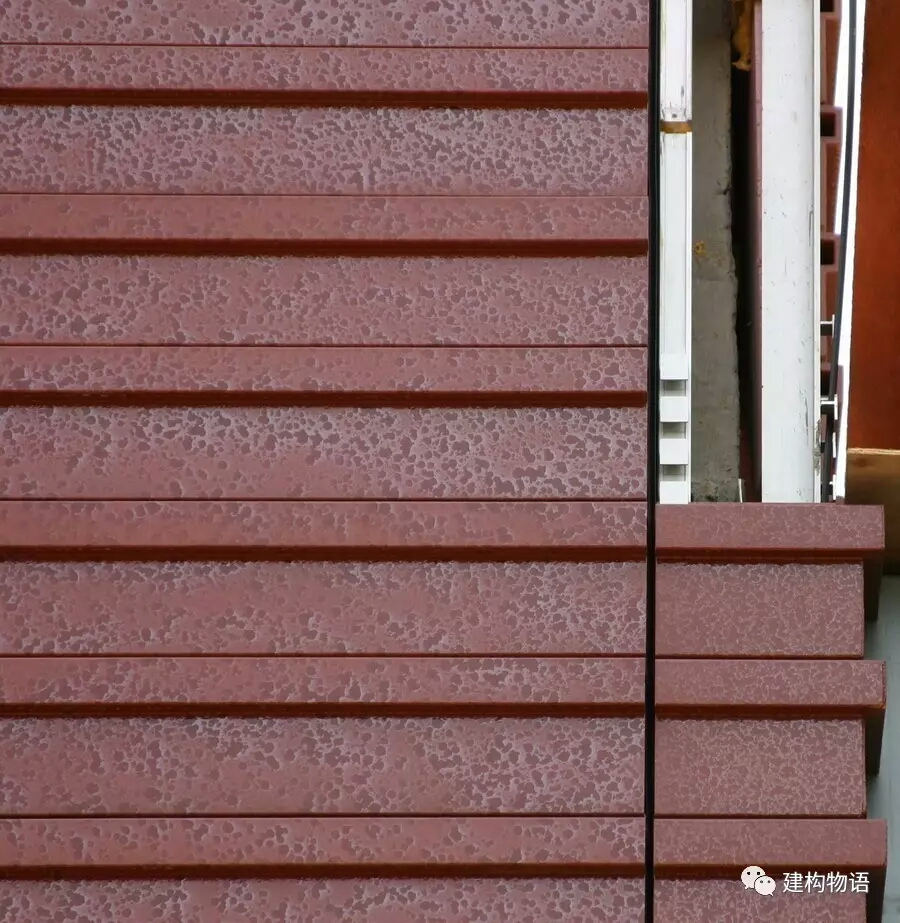

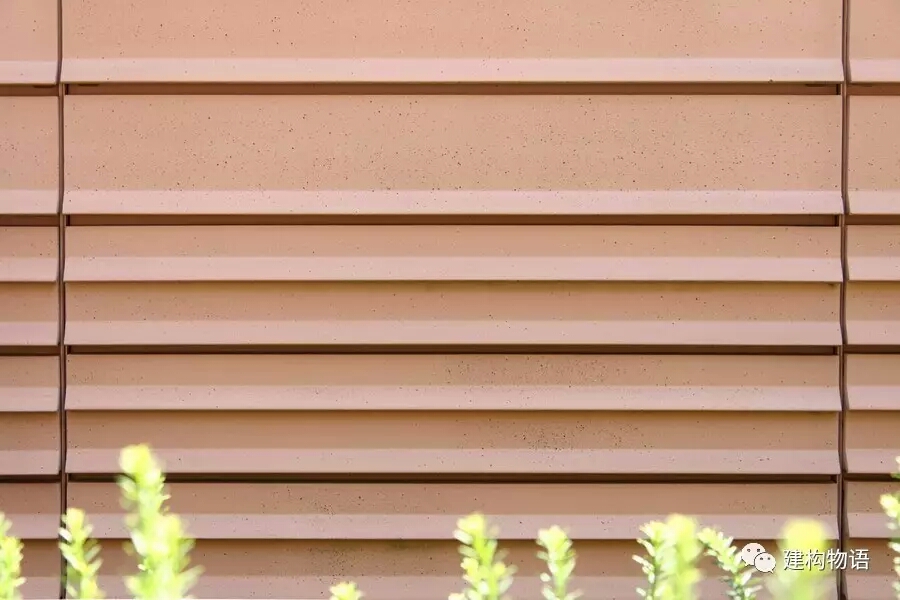

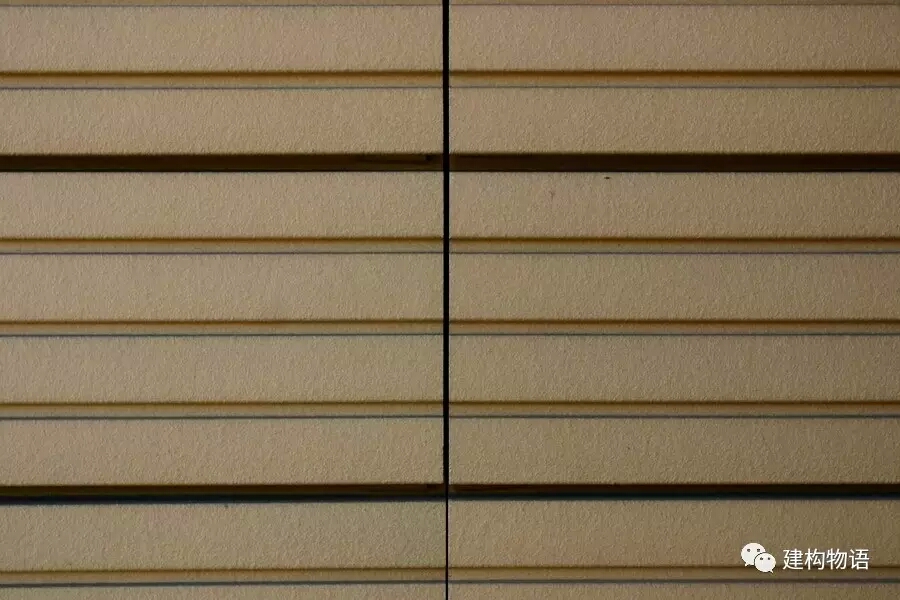

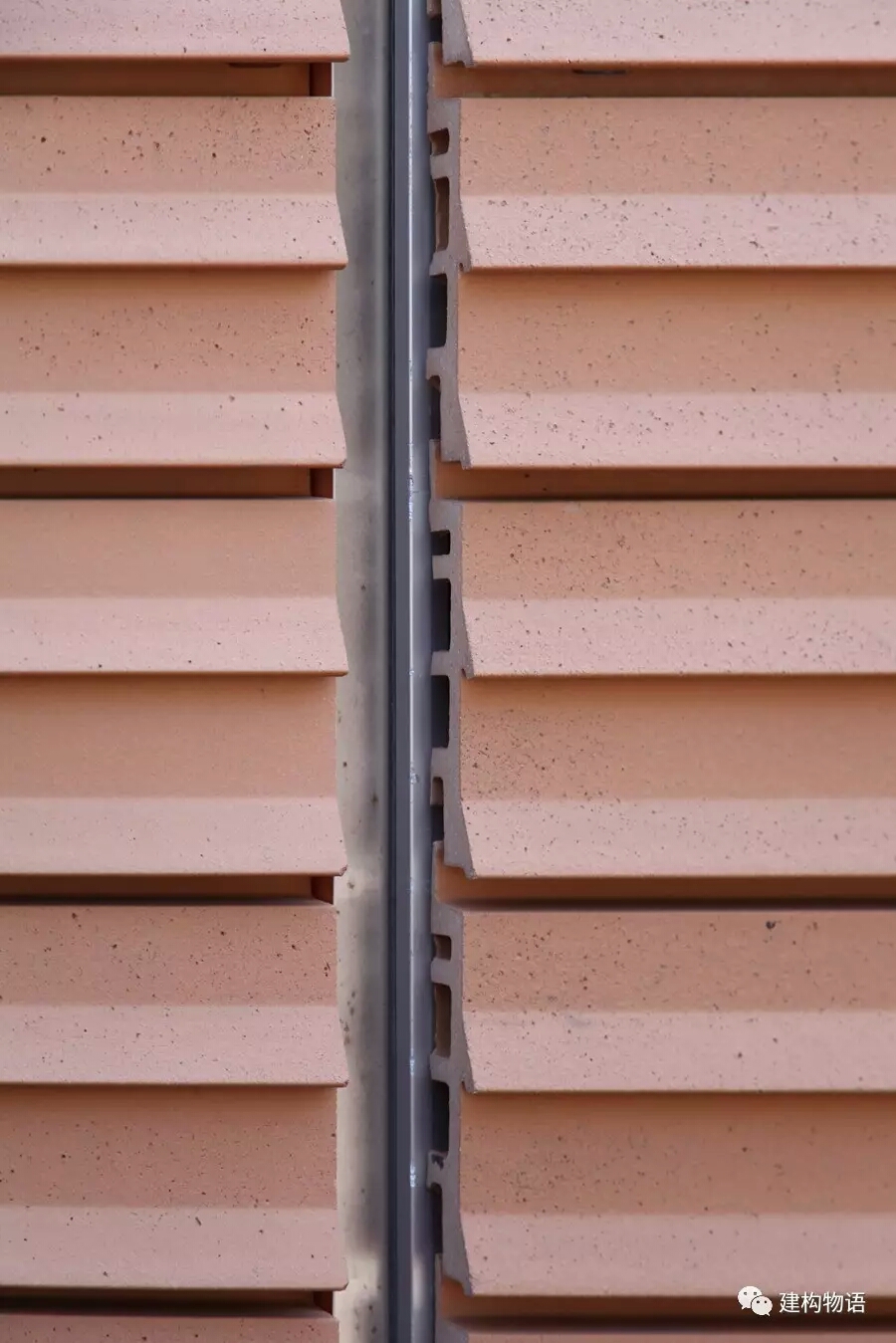

凸凹纹理表面的陶板

为了增强表面的细节和质感，通过挤压法生产的一定断面形式的陶板，本身的质感和肌理更强，自身表现力也更强。

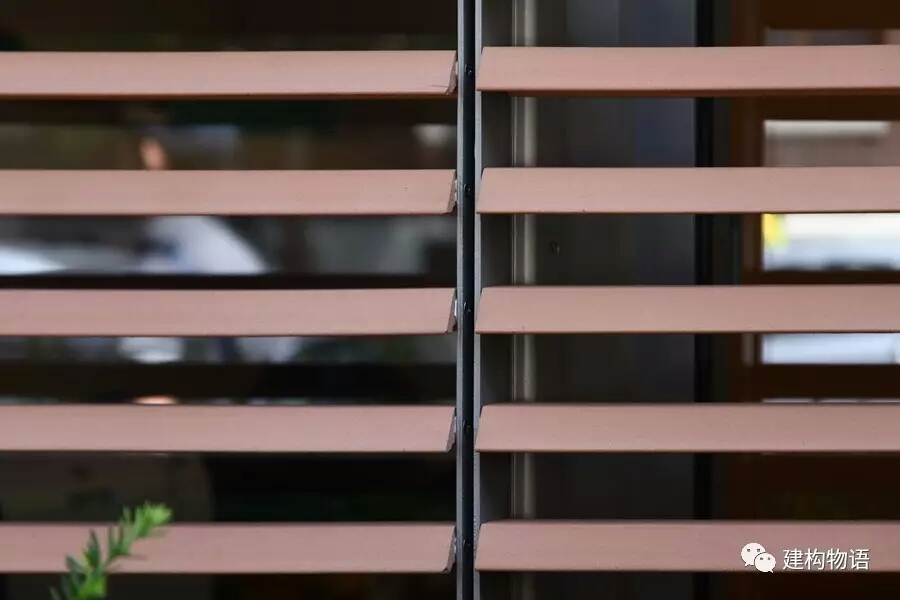

干挂式陶土杆件（陶棍）

除了用于外墙面系统的陶板外，一些专业厂商还配合建筑师的要求开发出许多令人难以想象的新型产品，如各种断面的杆件。

配合专用的金属挂件，这些产品将传统陶土的朴实感与现代的设计完美地结合在一起，给建筑师提供了更大的创造性空间。

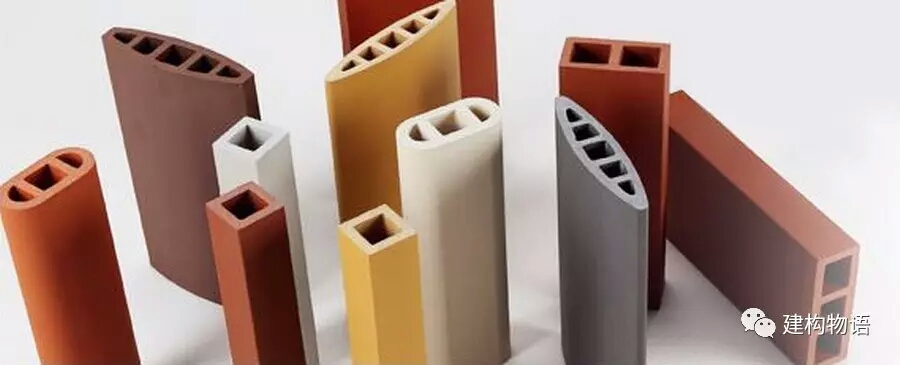

福建省乐普陶板公司生产的各种形式的干挂陶杆

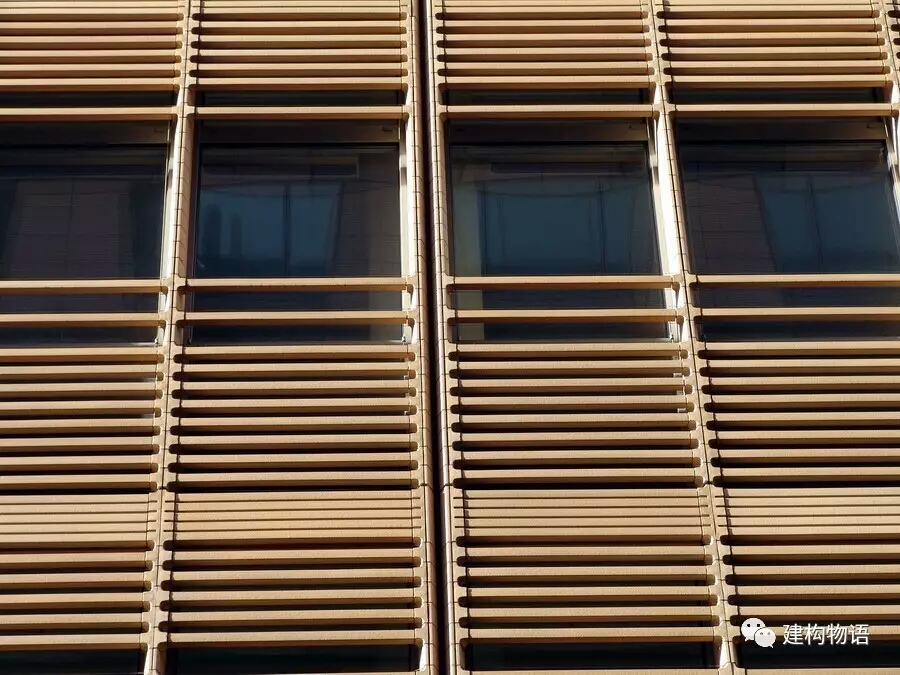

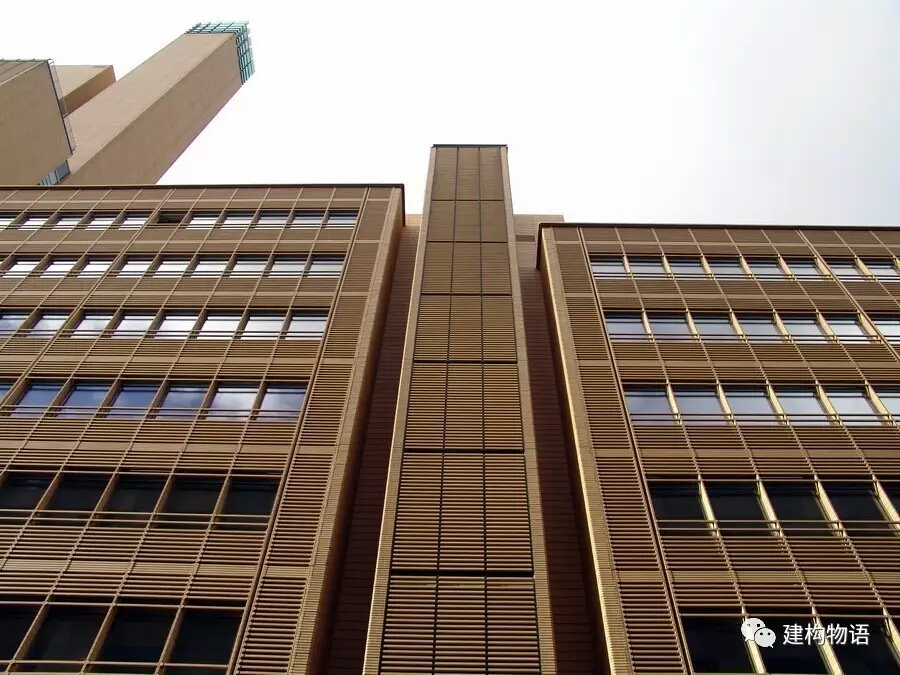

德国柏林德比斯大楼的水平陶土杆件

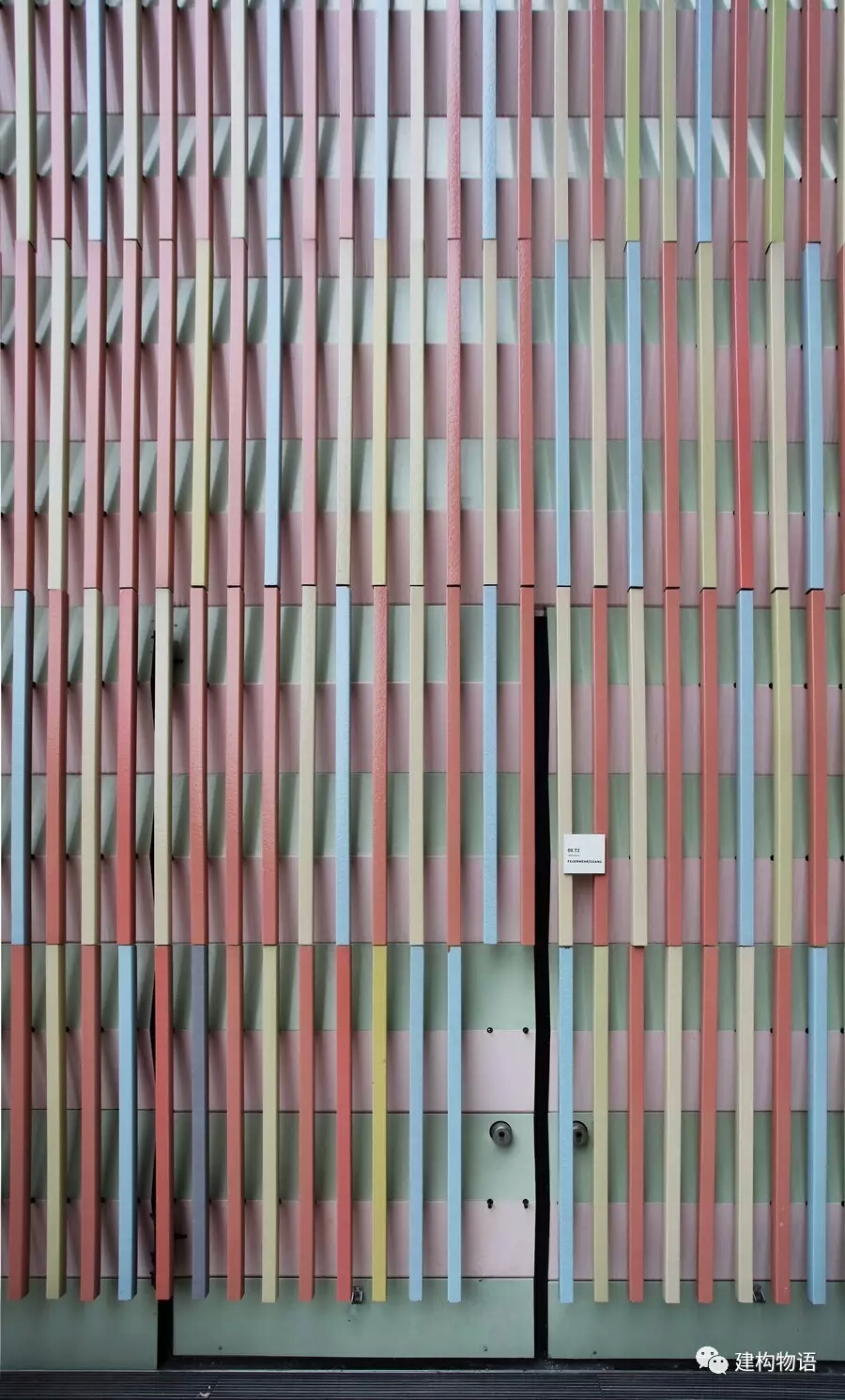

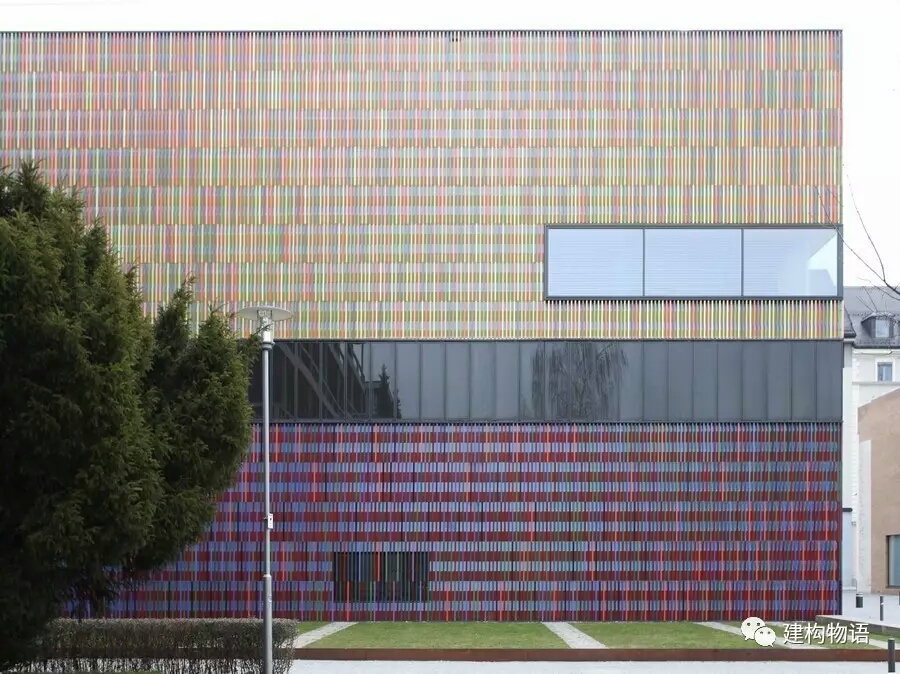

德国慕尼黑布兰德霍斯特博物馆(Museum Brandhorst)

建筑师：Sauerbruch & Hutton

采用多种色彩的竖向陶土杆件形成的像素化建筑表皮。

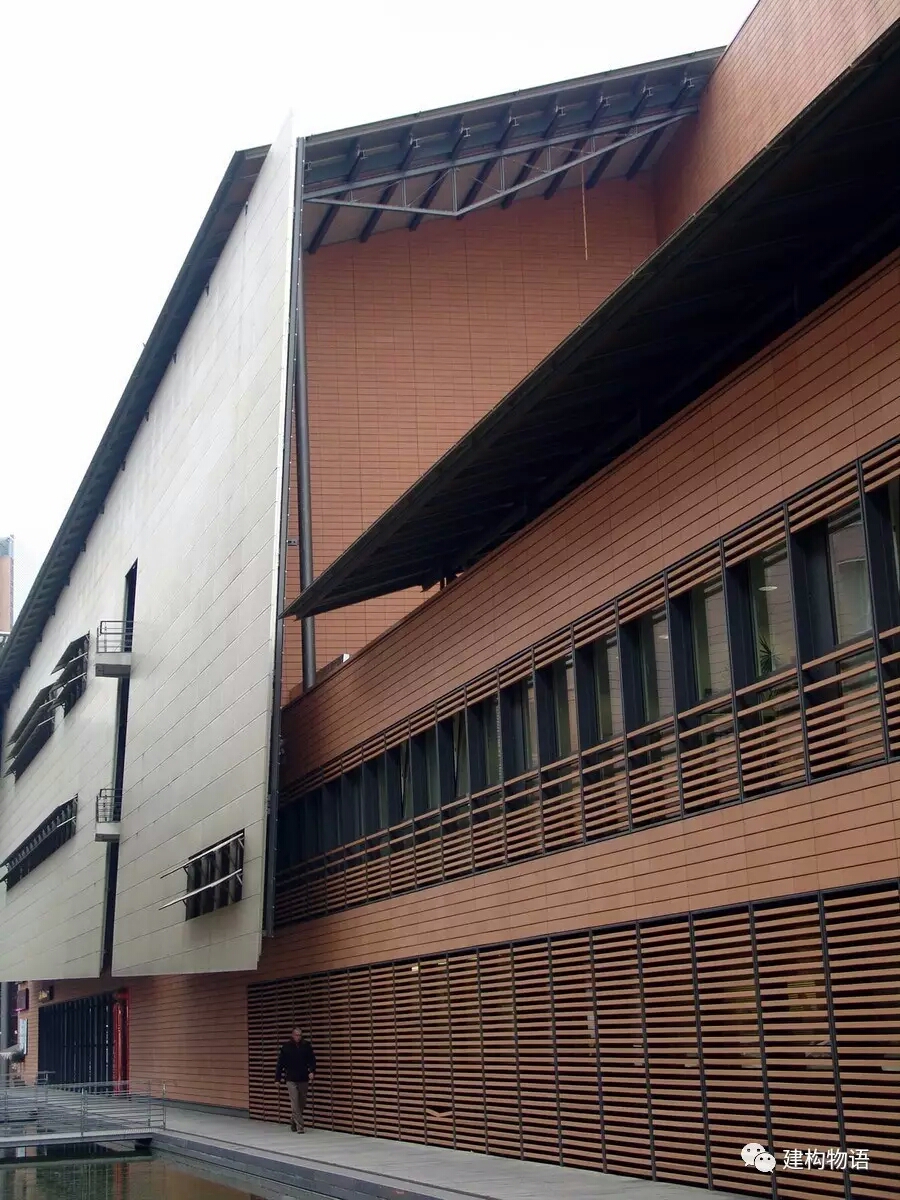

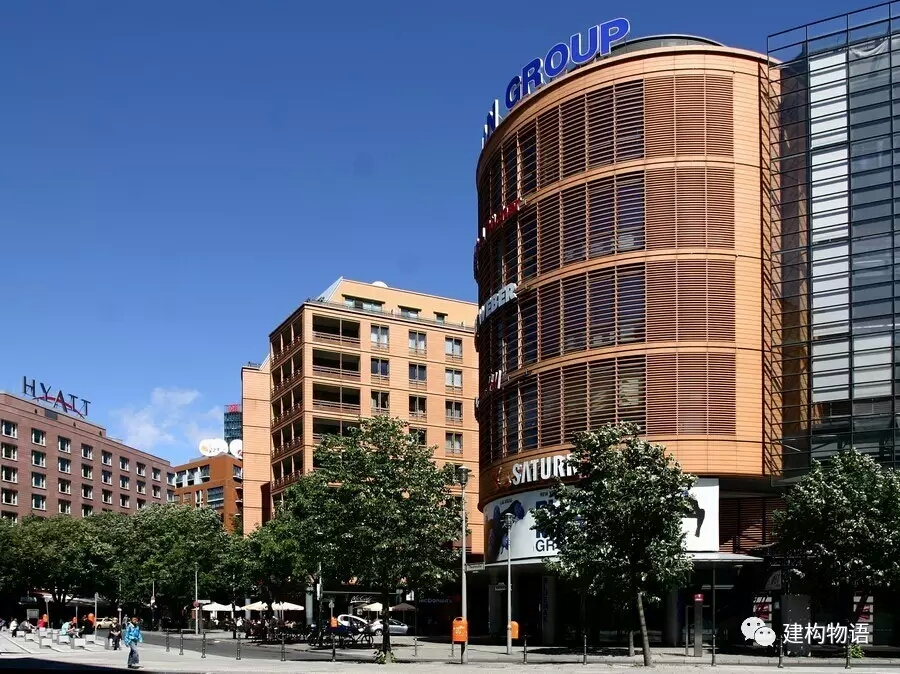

德国柏林波茨坦广场上的音乐剧场外墙干挂陶土板、陶土杆件细部

德国柏林波茨坦广场上的其它建筑中陶土杆件的应用

某建筑的三角形断面陶杆

陶土板构造形式及配套材料根据不同厂家互相有所区别，但基本的原理是类似的。

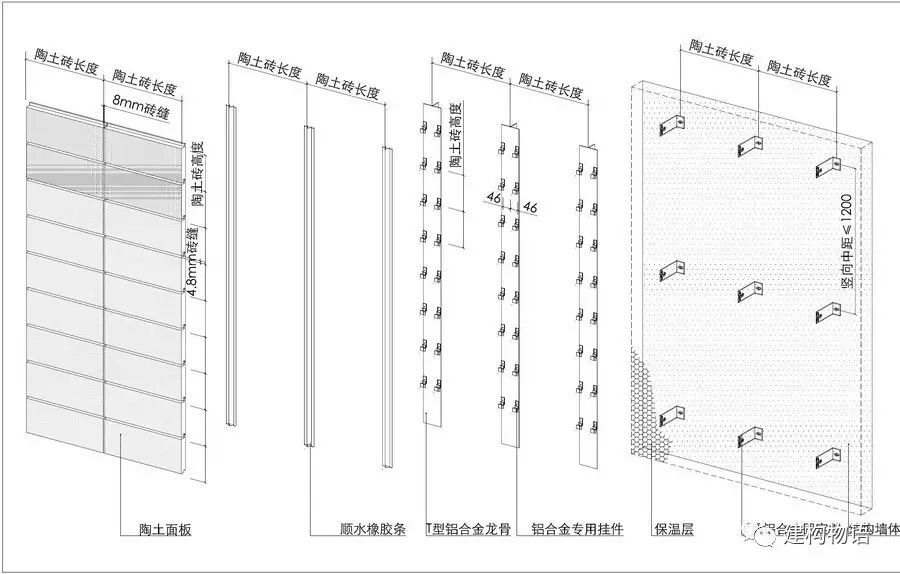

一种干挂陶板构造示意

德国的NBK-KERAMIK公司（TERRART®产品）、英国的TELLING公司、法国圣戈班（SAINT-GOBAIN）公司（Terreal®产品）都是陶土类产品的优秀生产商，近年来国内也涌现出多个专业陶土板生产厂家（点击文末左下角“阅读原文”可查找相关陶土板厂家产品）。现在的陶土板、杆件产品形式、选择性也较早期更多，规格、形式等大都可以根据建筑师的要求进行定制加工。

干挂式陶土板构造产生的外墙饰面更为精致、尺度也更大，但同时也缺失了早期手工砌筑陶土砖的质朴和宜人尺度。某些时候为了追求更为亲切的效果，我们还是宁愿采用作为饰面层使用的砖砌体。

本文作者褚智勇，东南大学建筑系工学学士，北京建筑工程学院建筑学硕士，教授级高级建筑师，一级注册建筑师，现任教于北京工业大学建筑与城市规划学院。曾著有建筑材料与构造类畅销书《建筑设计的材料语言》。
