经过四十年的改革开放，中国建筑，一方面有举世瞩目的国家级重点工程，一方面又是普遍存在的、大量的、粗制滥造的建筑。粗制滥造体现在很多方面，设计、现场施工、部品专业厂商……。
窗台板，看似建筑中很小的一个细节，在国内的非幕墙化饰面的建筑上却是触目惊心。

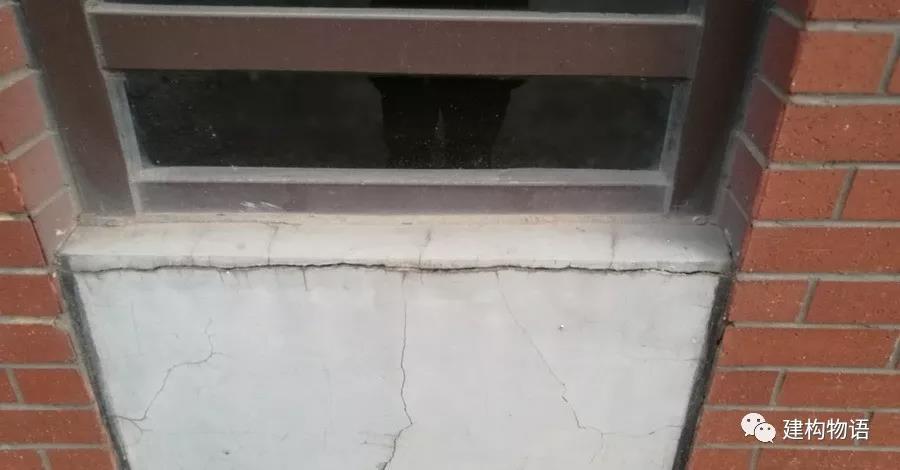

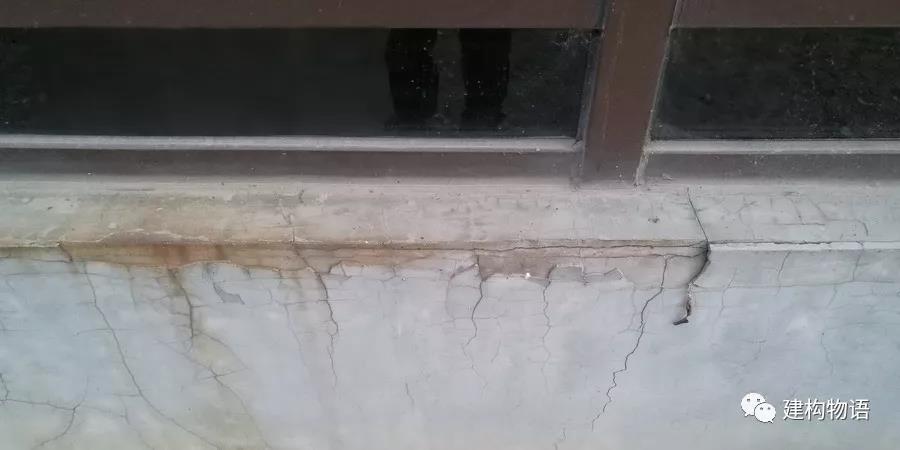

污渍、开裂、起皮是众多涂料窗台的共有特点。

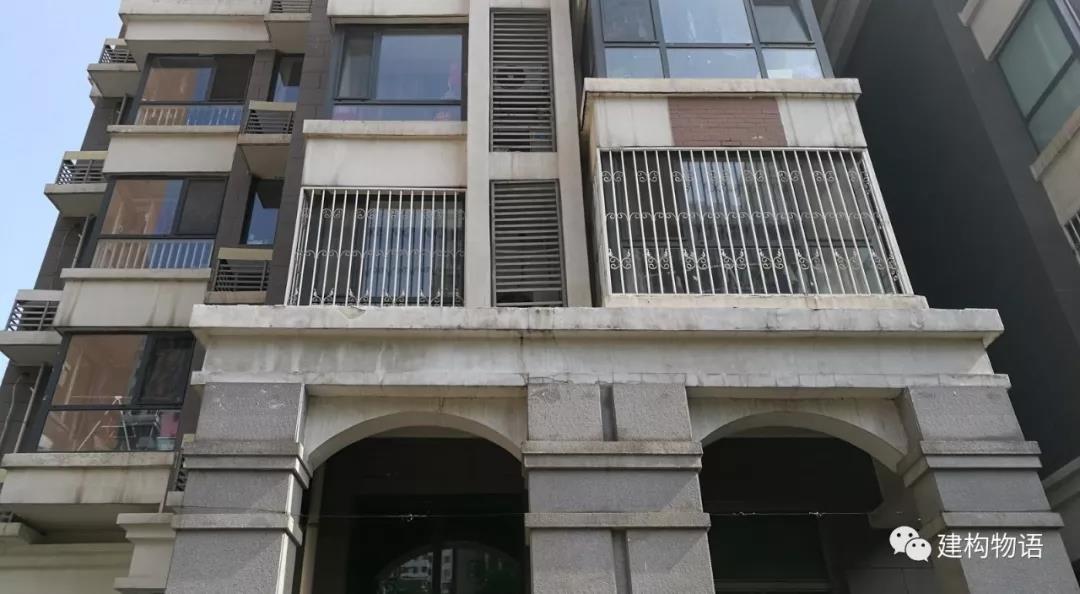

挑出的涂料饰面的窗台板（包括带有平面部分的线脚）更容易出现墙皮脱落、污渍丛生的情况。

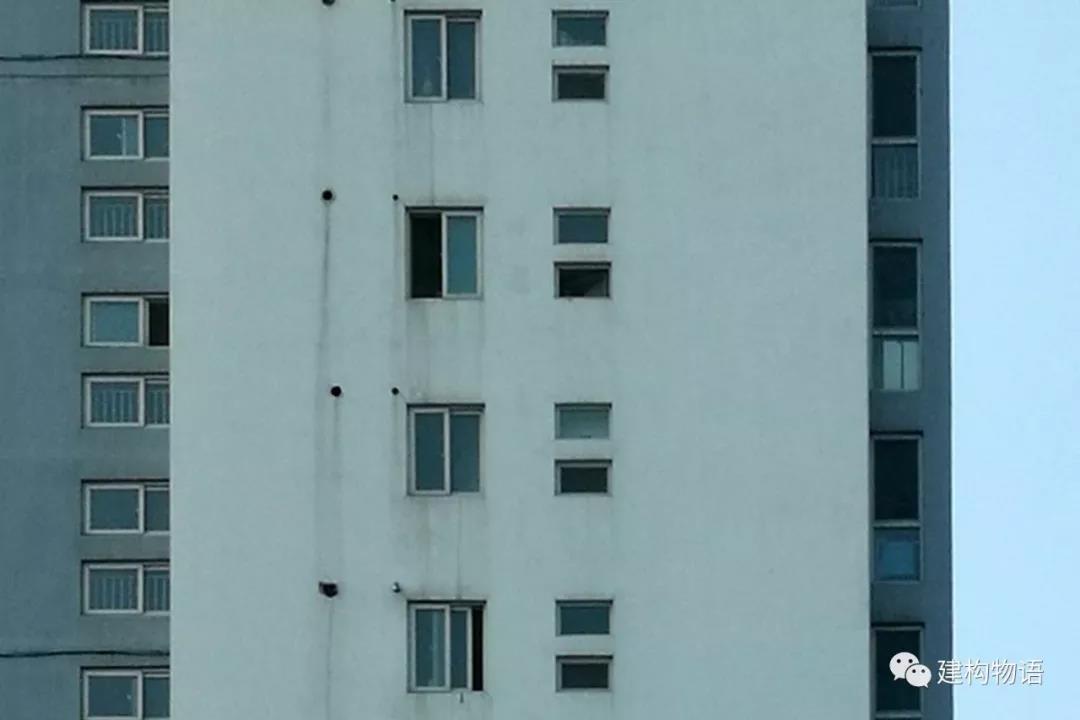

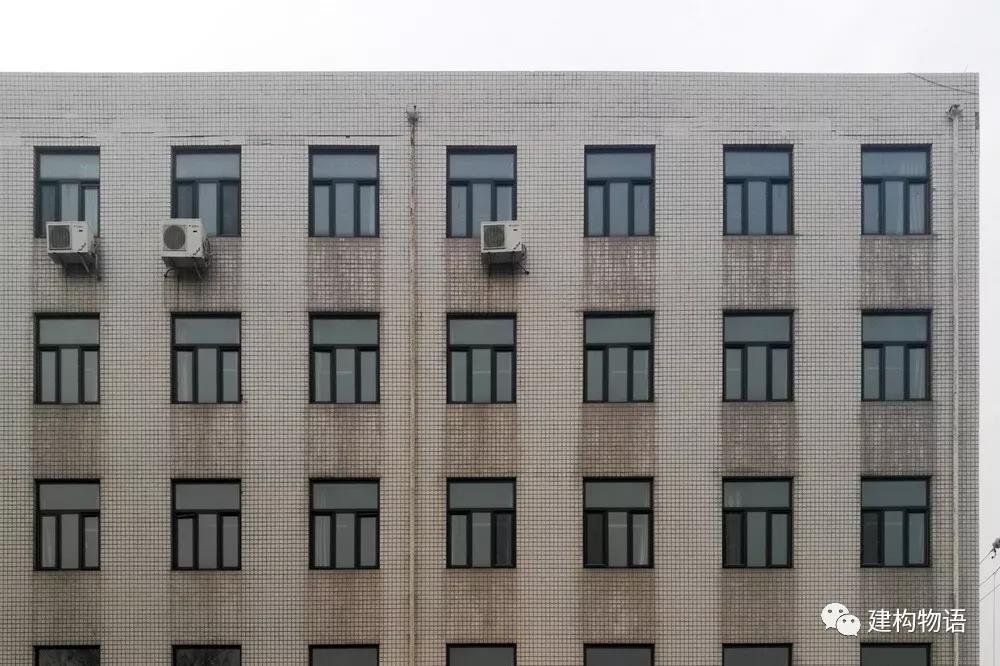

没有挑出的窗台板，雨水冲刷更容易在涂料墙面上留下污渍。

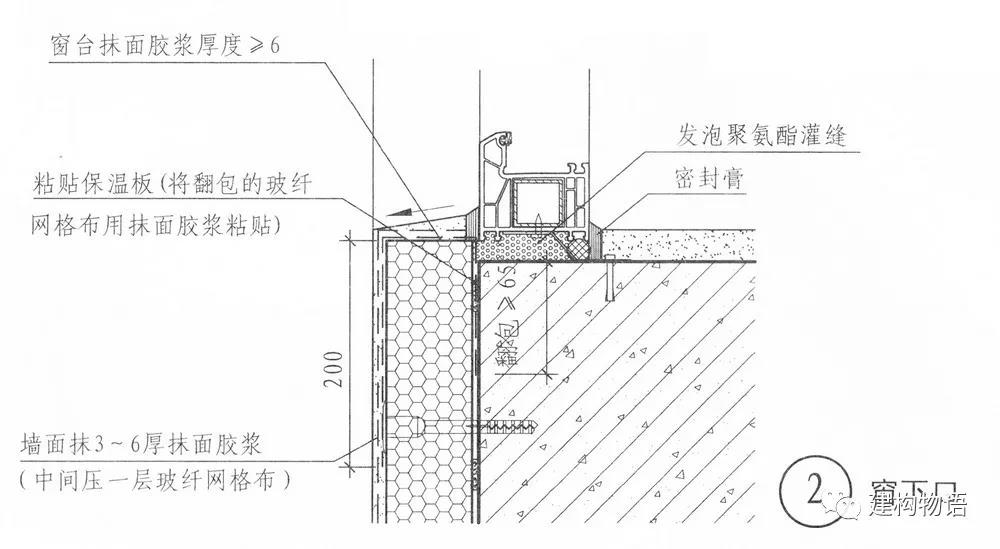

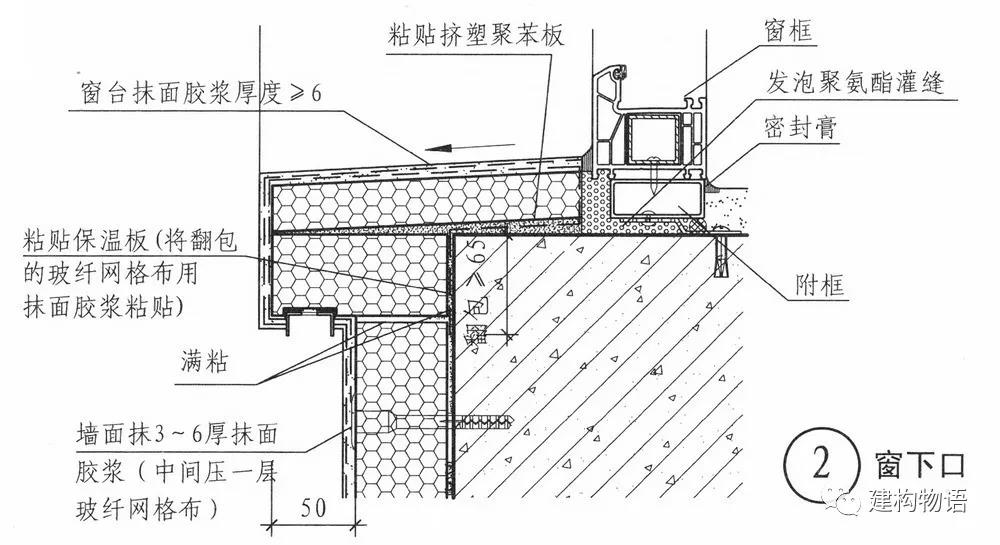

也难怪现实中的窗台如此，从设计之初我们就是以一种粗制滥造的态度对待窗台的设计，常见的、建筑师常常引用的“标准图集”中窗台构造是下面这样的：
漫不经心、粗制滥造的所谓“标准图集”里的构造，比改革开放前、经济落后时期的设计严谨程度都差远了。
古典建筑的窗台

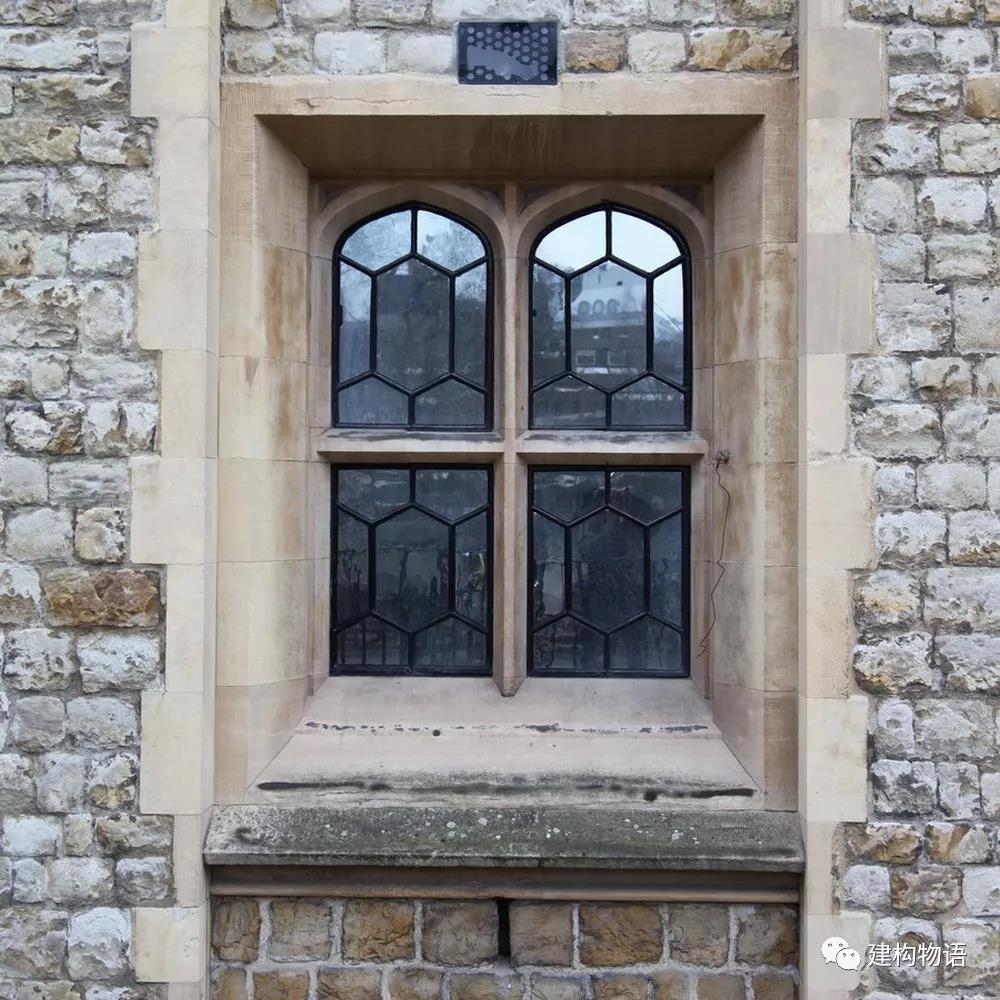

我们先看看古典建筑对于窗台的处理吧！古典建筑的窗户，那是尤其精细的，它更注意整个窗套的处理，窗台与窗套融为一体。对于石头砌筑的墙体，由于石头相对良好的自洁性、耐擦洗性能，虽然也会产生污渍，但窗台与墙面齐平还是可以接受的。为防止雨水从缝隙处渗入，大多数窗台均选用整块的石材，同时排水坡度较大。

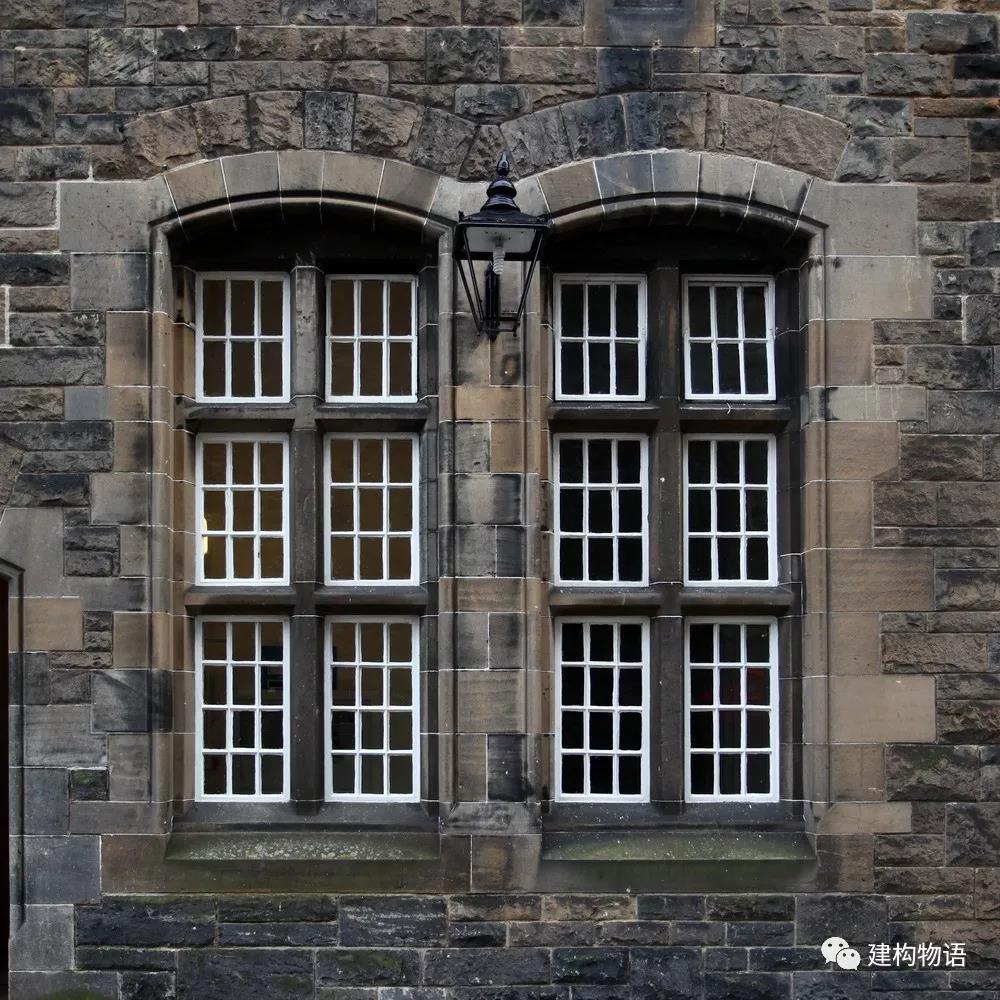

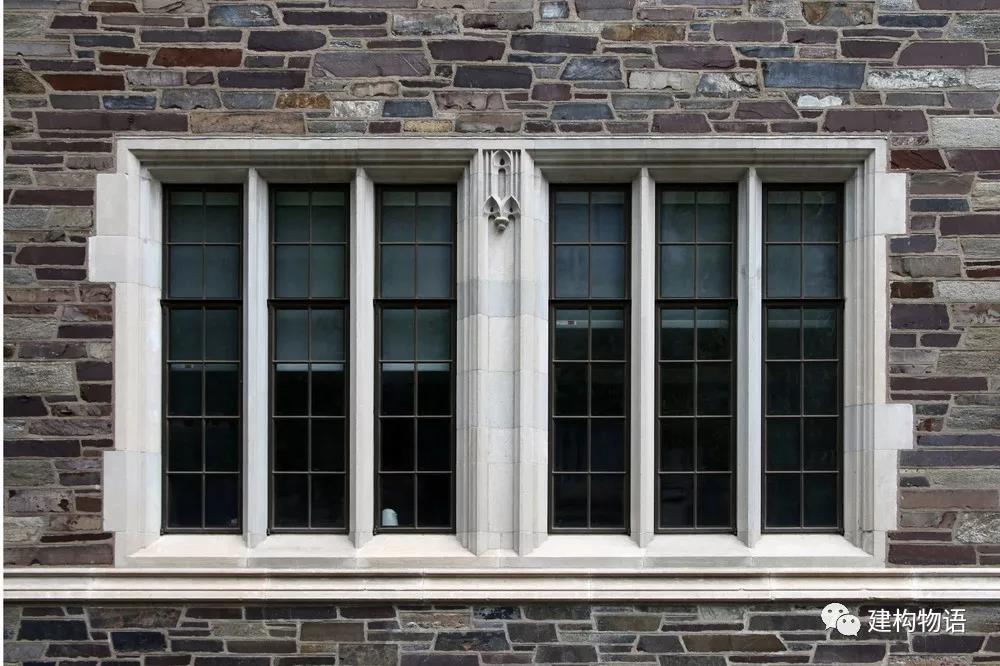

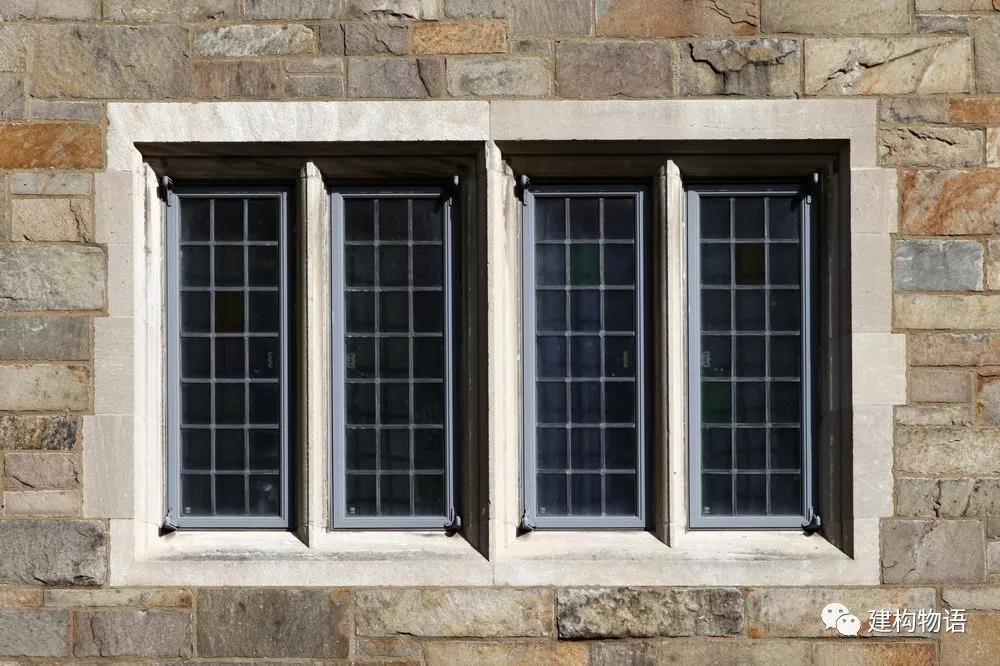

西方古典（或古典风格）建筑里的窗户及窗台板处理，将功能与美学完美结合。
窗台板的作用
回过头来，我们还是再分析一下窗台板的作用吧！
为了保护窗户（窗框及透光部分），同时便于窗户安装，早期的窗户一般位于墙体适中位置，窗户表面凹入外墙表面，因此自然地形成水平面的窗台。
为了防止积水，窗台需形成排水坡度；为了防止雨水将平面积累的灰尘冲刷在窗户下的墙面上，一般窗台又凸出于墙面。
为了防止雨水对平面窗台的浸泡，一般窗台选择防水更好的材料，如天然石板、预制混凝土板、金属板材、塑料板材等。
预制混凝土、石材的窗台板
对于砖、面砖窗台，为防止雨水通过缝隙渗入墙体，尤其需做好砌缝的密实处理，同时加大排水坡度。为防止雨水冲刷在窗户下墙面形成污渍，优先选用出挑的窗台。

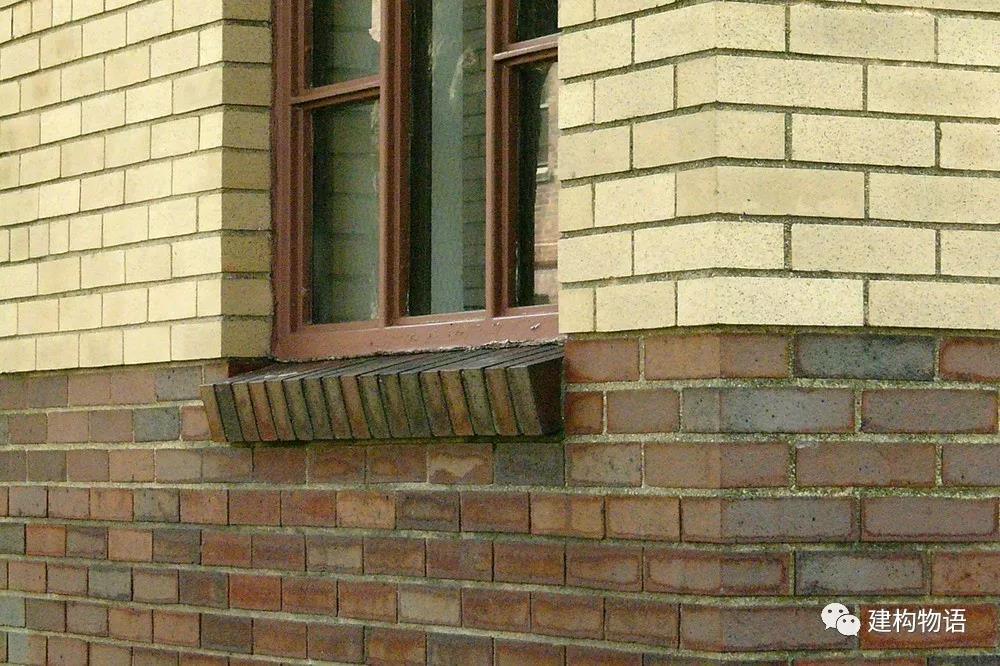

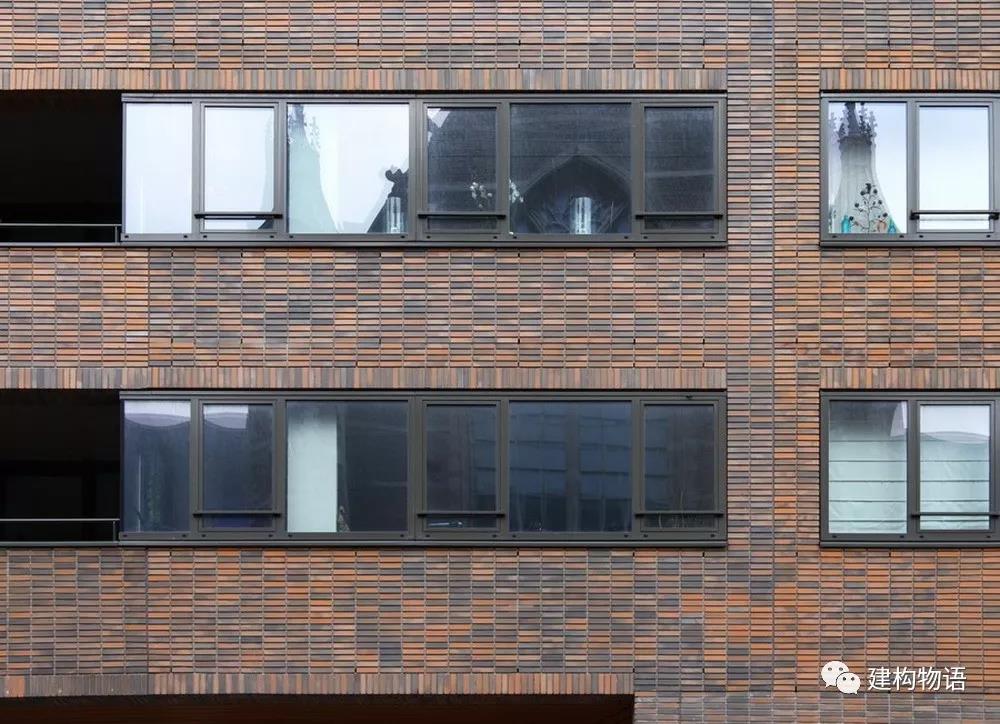

即使在使用砖砌窗台的普通建筑里，窗台设计还是有讲究的——出挑、更大的排水坡度。

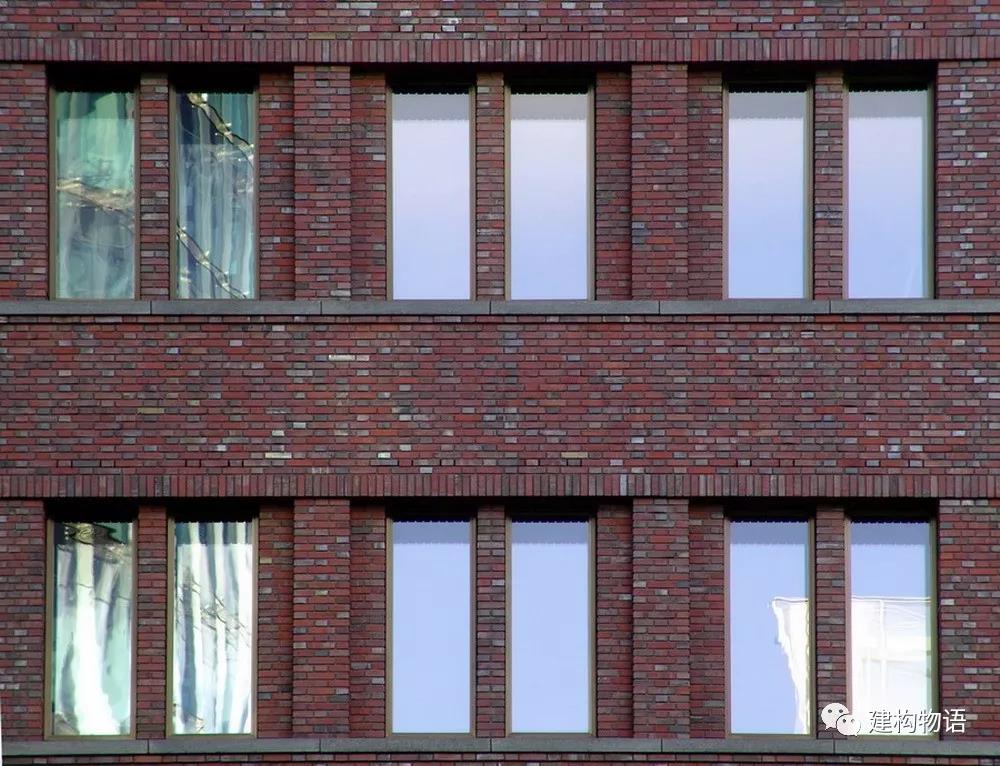

窗台与墙面齐平的砖砌体墙面，排水坡度更大。

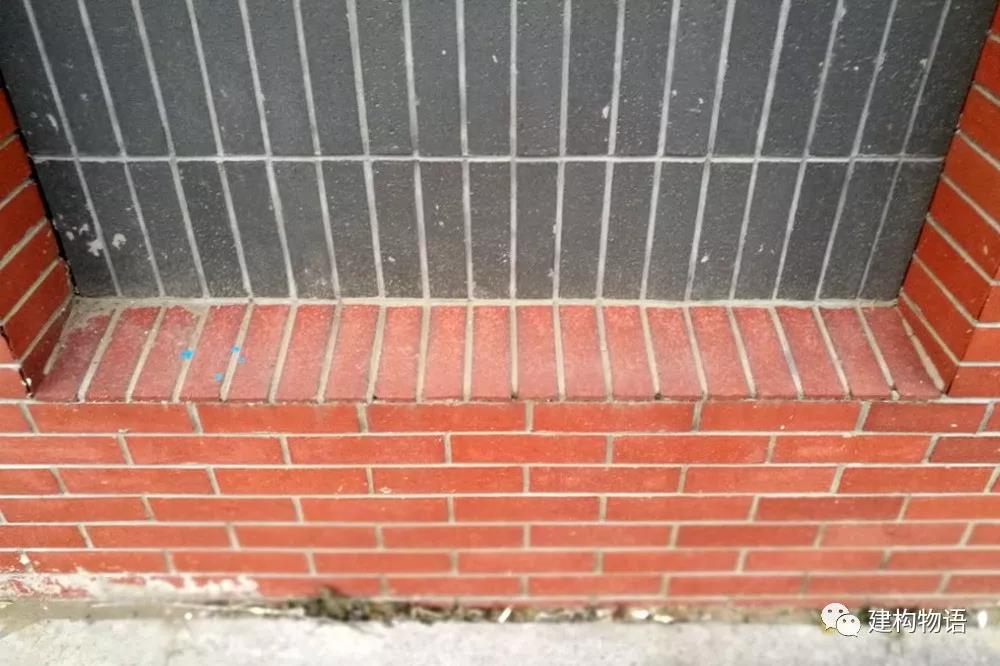

即使在空气状况极佳的地方，仔细看窗台下还是有污渍的。
因此，对于砖砌体、面砖墙面同样是应该避免采用齐平的构造。
虽然说砖(面砖)也是一种自洁性比较好的面层材料，但时间一长，流水冲刷的痕迹也是显露无疑。因此，我们同样推荐设计挑出的窗台板。

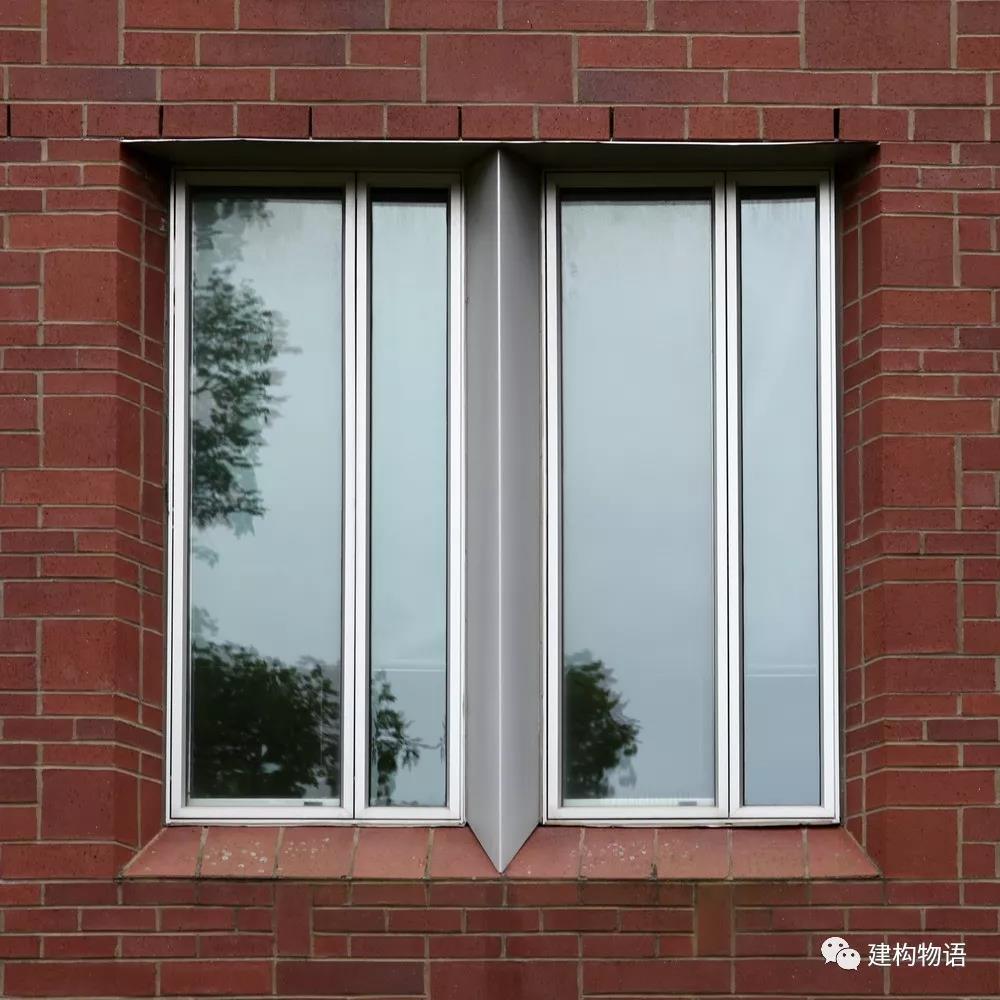

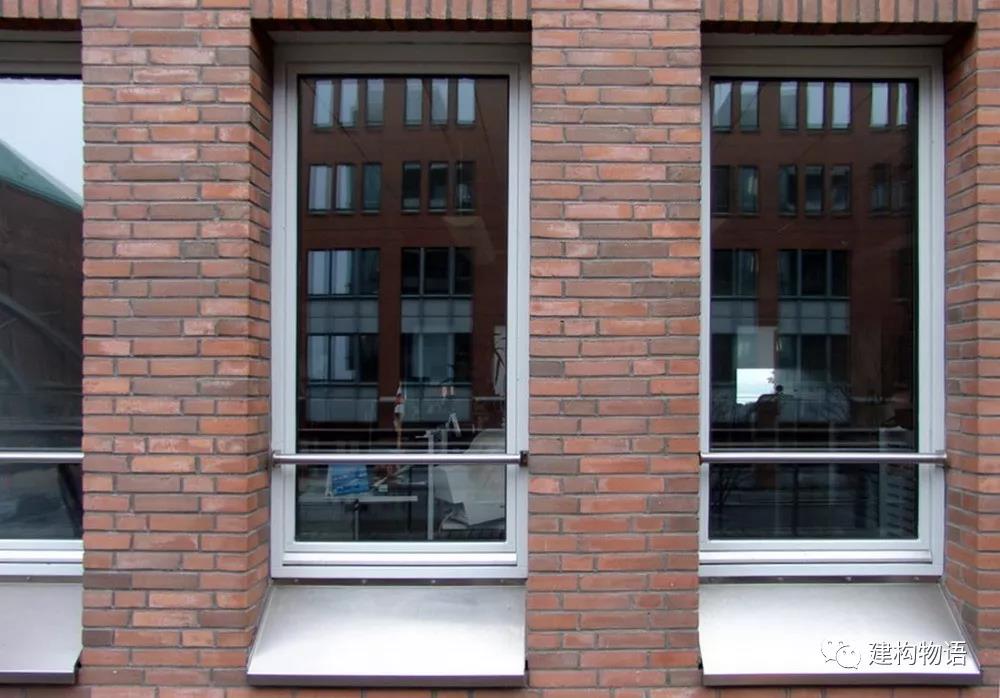

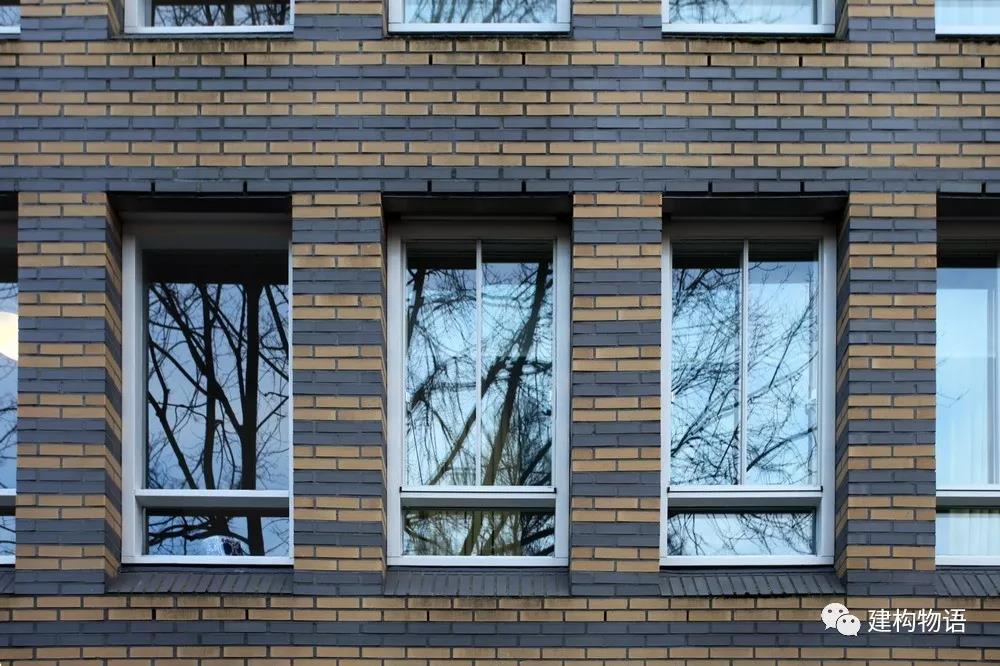

砖砌体饰面外墙中更为高效的铝合金板窗台
即使是不惧雨水浸泡、自洁性、耐擦洗性能还算可以的砖墙、面砖饰面墙体，采用无缝隙的、排水更为顺畅的金属窗台板也是更好的选择。
金属窗台板
对于现代建筑，与粗笨的天然石材、预制混凝土相比，更为简单高效的是设置金属窗台板，这也是欧美大部分建筑的标配。金属窗台板大都采用耐候性较好的铝合金板，偶尔也有采用其它耐腐蚀性能更好的锌板、铜板的。

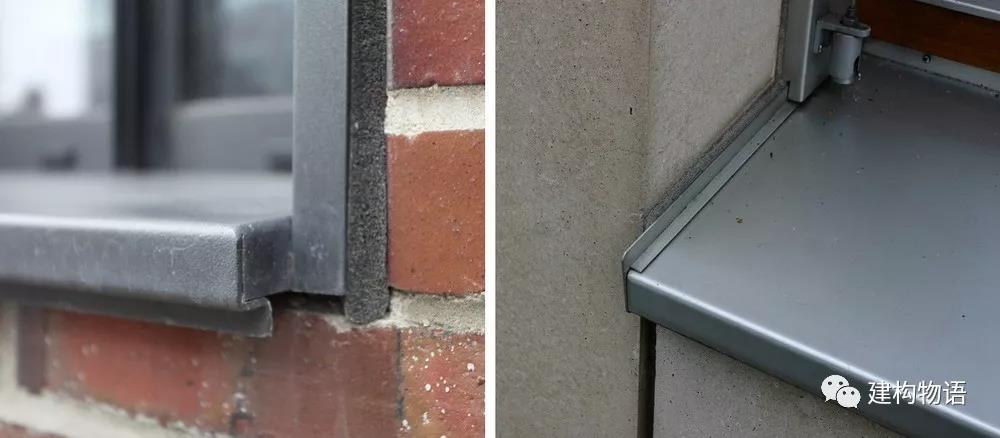

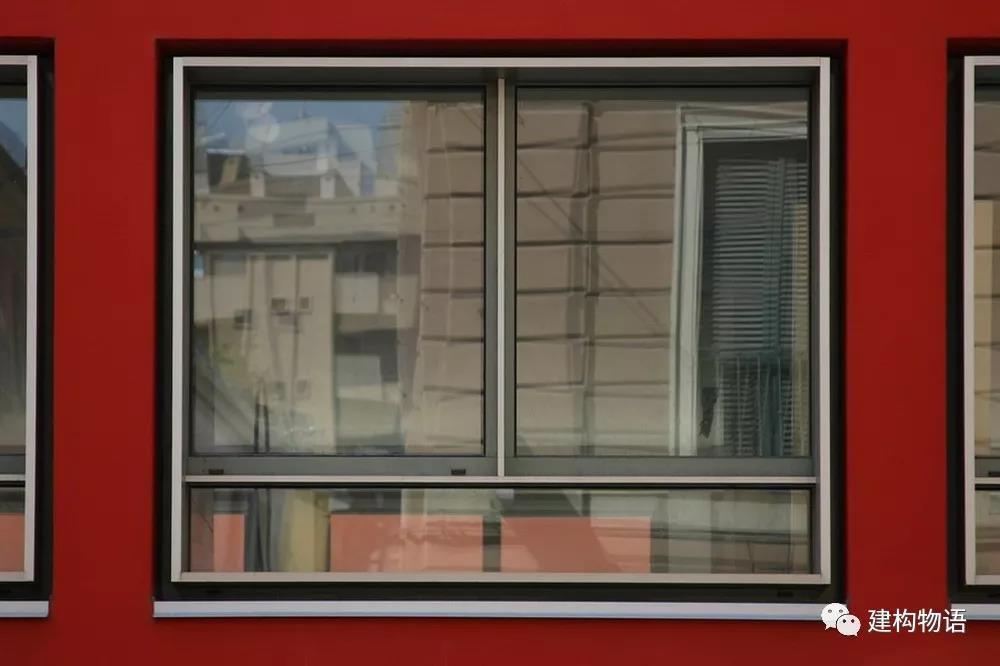

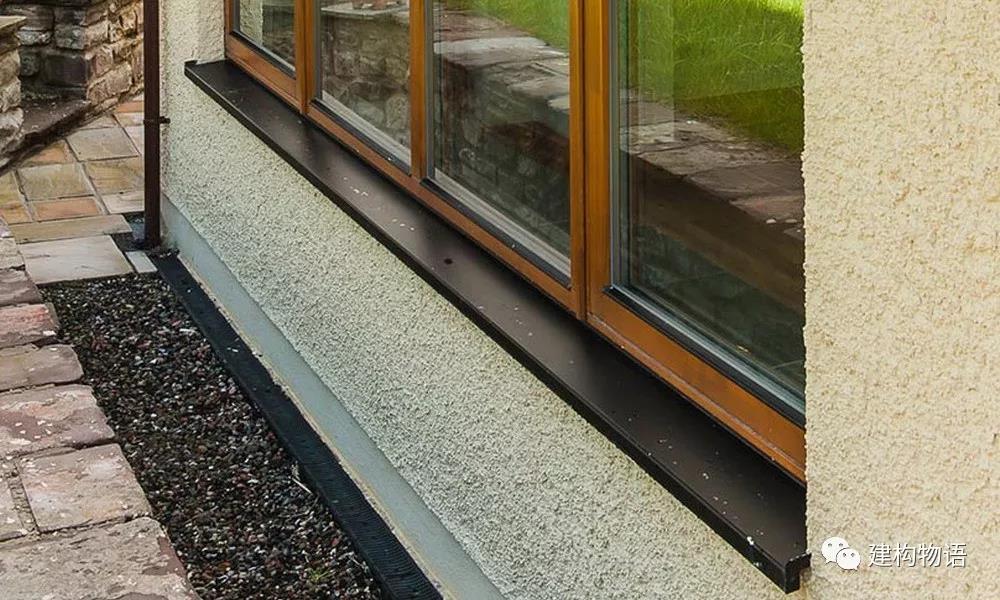

用于涂料墙面、砖砌体墙面、天然石材墙面的铝合金窗台板。

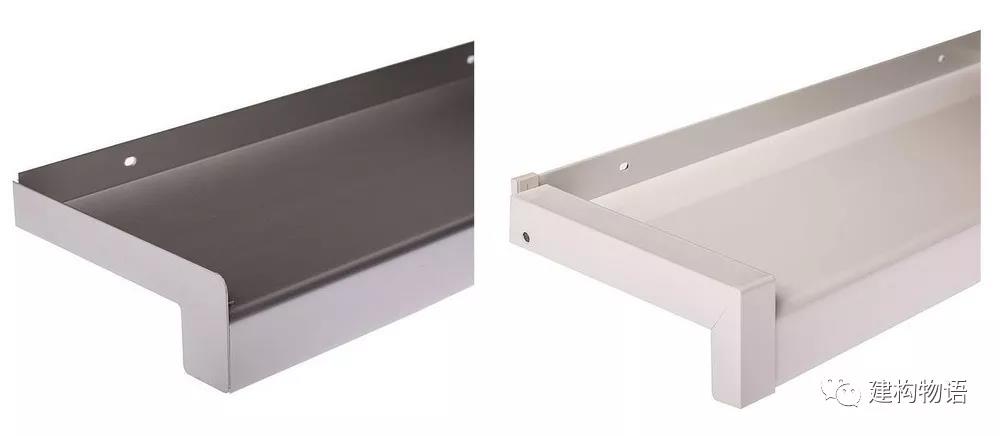

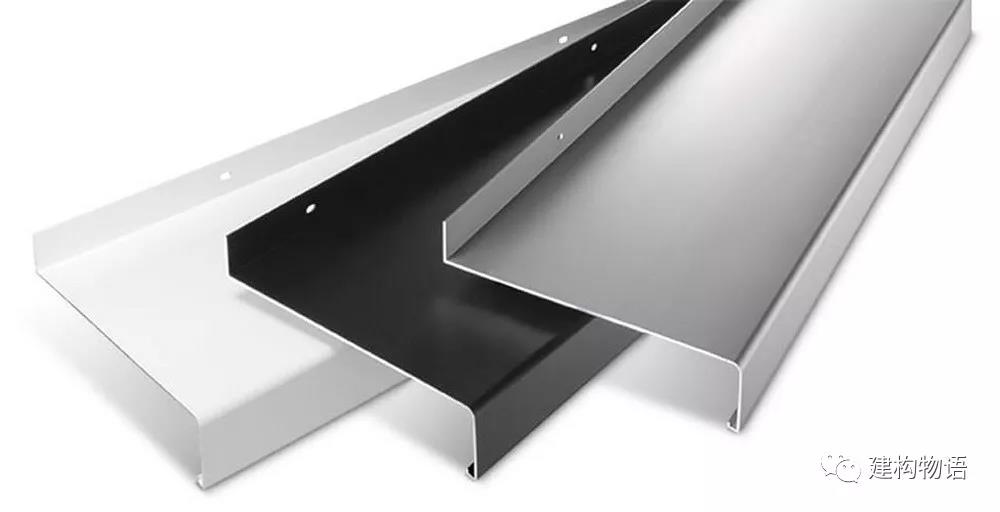

欧美国家常见的定型化铝合金窗台板产品

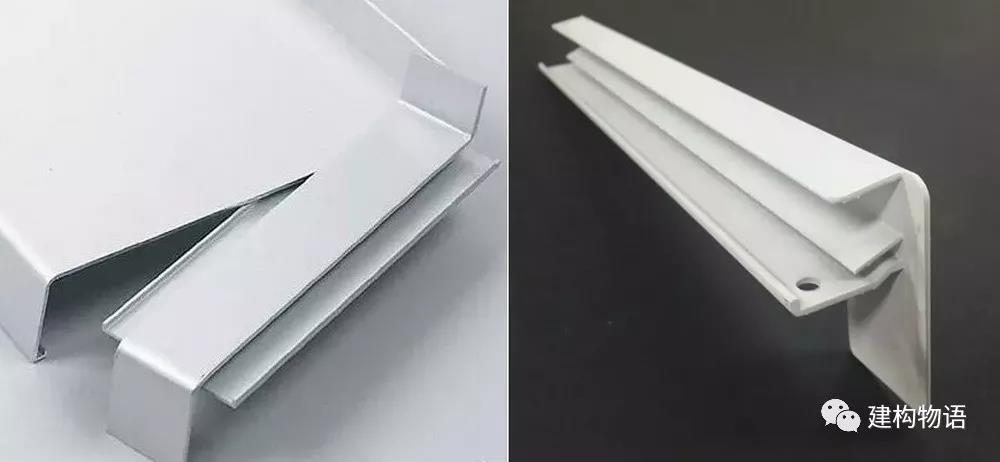

定型化铝合金窗台板产品——中间连接件、端头盖板
（图片来源于微信公众号“绿建节能方向标”）

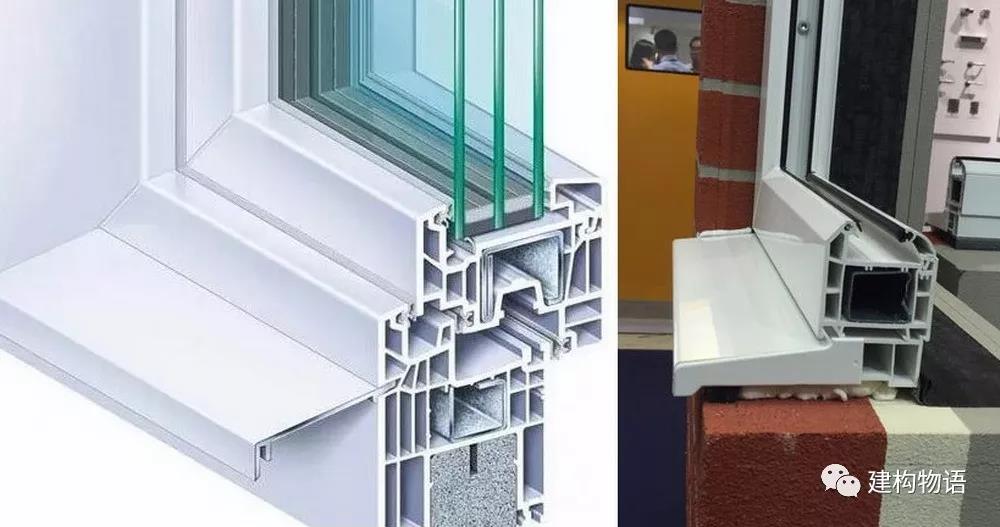

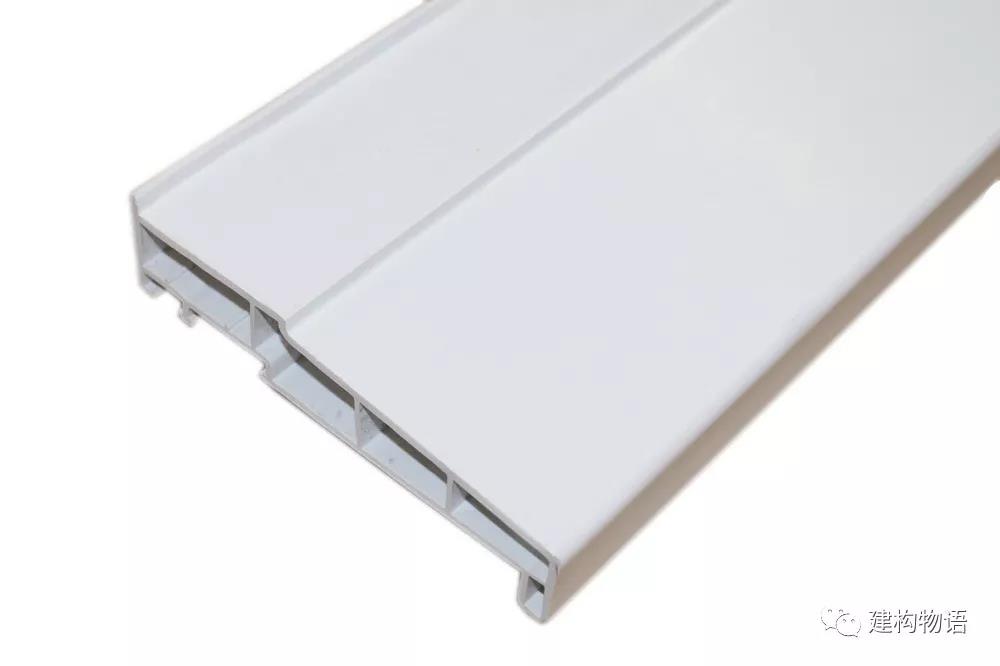

某国外厂商生产的与塑钢窗配套的型材化塑料窗台板产品

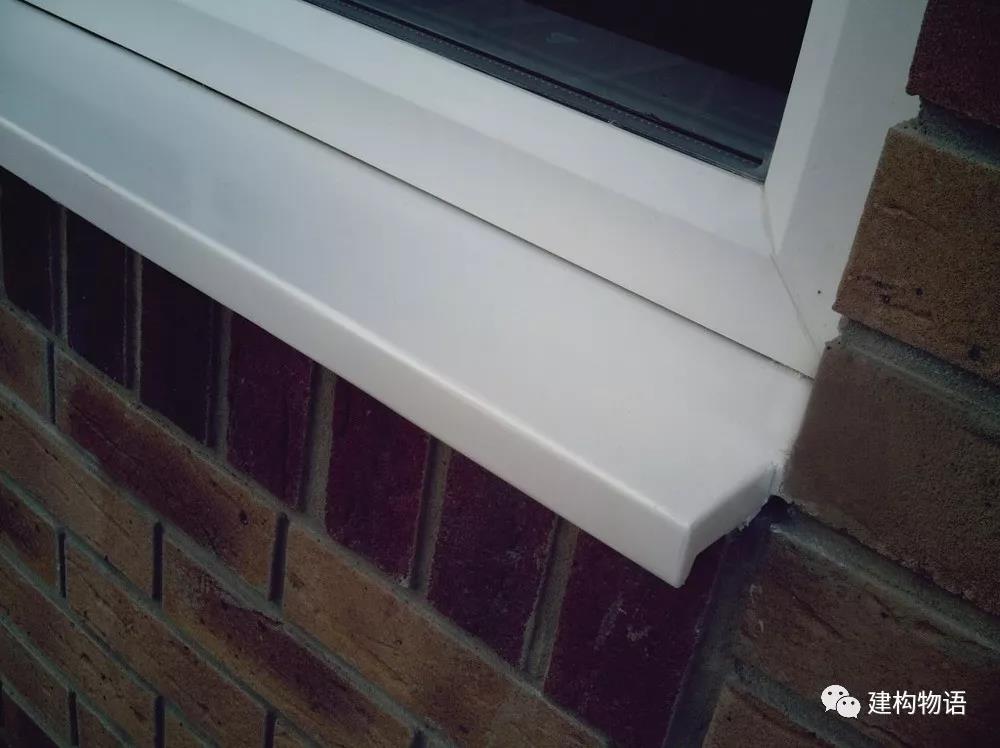

塑钢窗及配套的塑料窗台板
（图片来源于微信公众号“绿建节能方向标”和李江岩）
塑钢窗及配套的塑料窗台板
在欧美，窗台板属于常规标准构造，许多窗户生产厂商甚至开发出多种适合于窗台板安装的型材、和窗框型材配套的窗台板，这也让窗台板的安装更为简单可靠。
作为设计一部分的窗台板细部
实际上，除了客观上解决功能问题外，窗台板及它与窗顶、窗侧形成的窗套也可以为建筑提供更多的视觉细节。

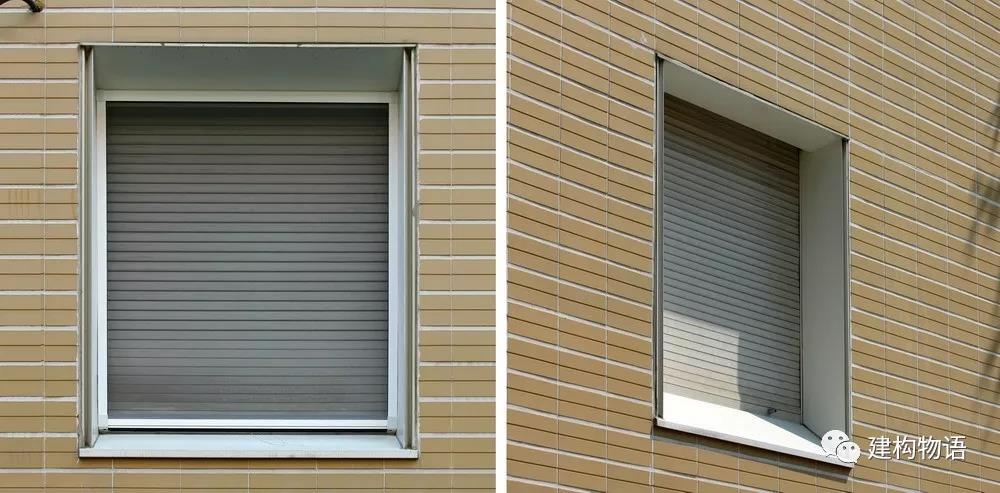

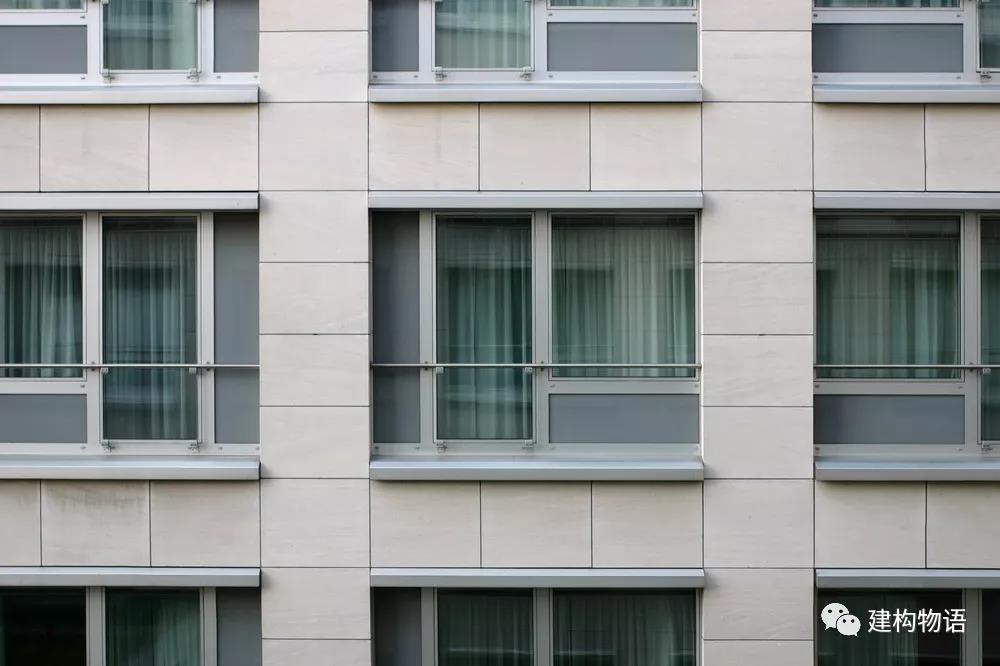

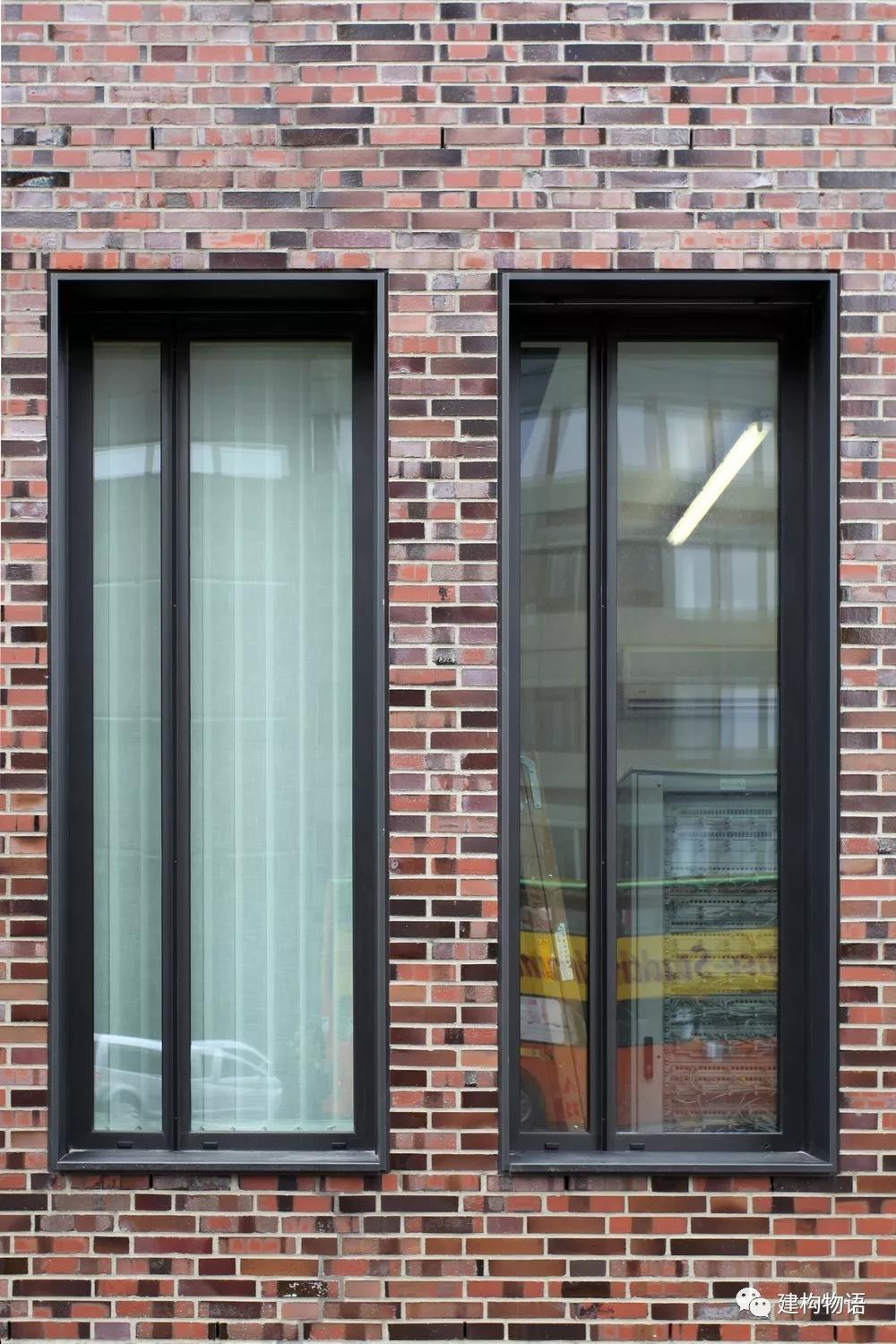

涂料饰面、面砖饰面、砖砌体饰面墙体上的铝合金窗套

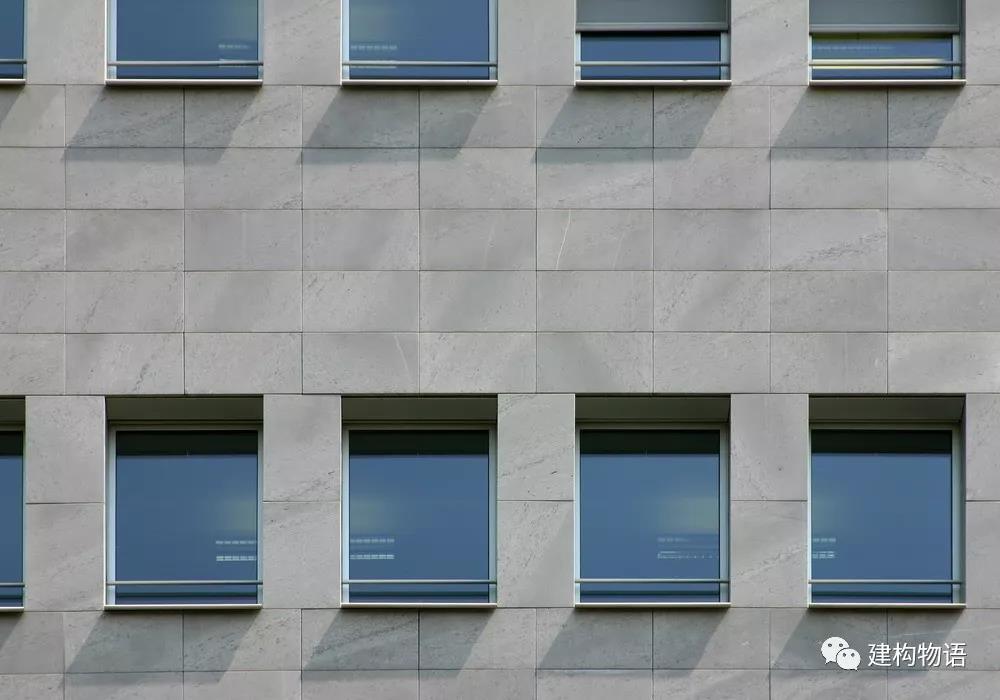

即使是石材等自洁性较好、耐擦洗的外墙材料，设置挑出的窗台板也是有利无弊，更能保持墙面的清洁。
窗台板及窗户安装构造
窗户安装在国内同样是非专业、粗放式的，也缺少更为细致的构造设计，这也是在雨水稍强时许多建筑窗框与墙体间的缝隙渗水的主要原因之一。
在这种专业厂家、安装工人都还未能形成良好的、专业的、系统化的施工方式时，建筑师就更加有必要了解清楚整个窗户和窗台板的构造了。

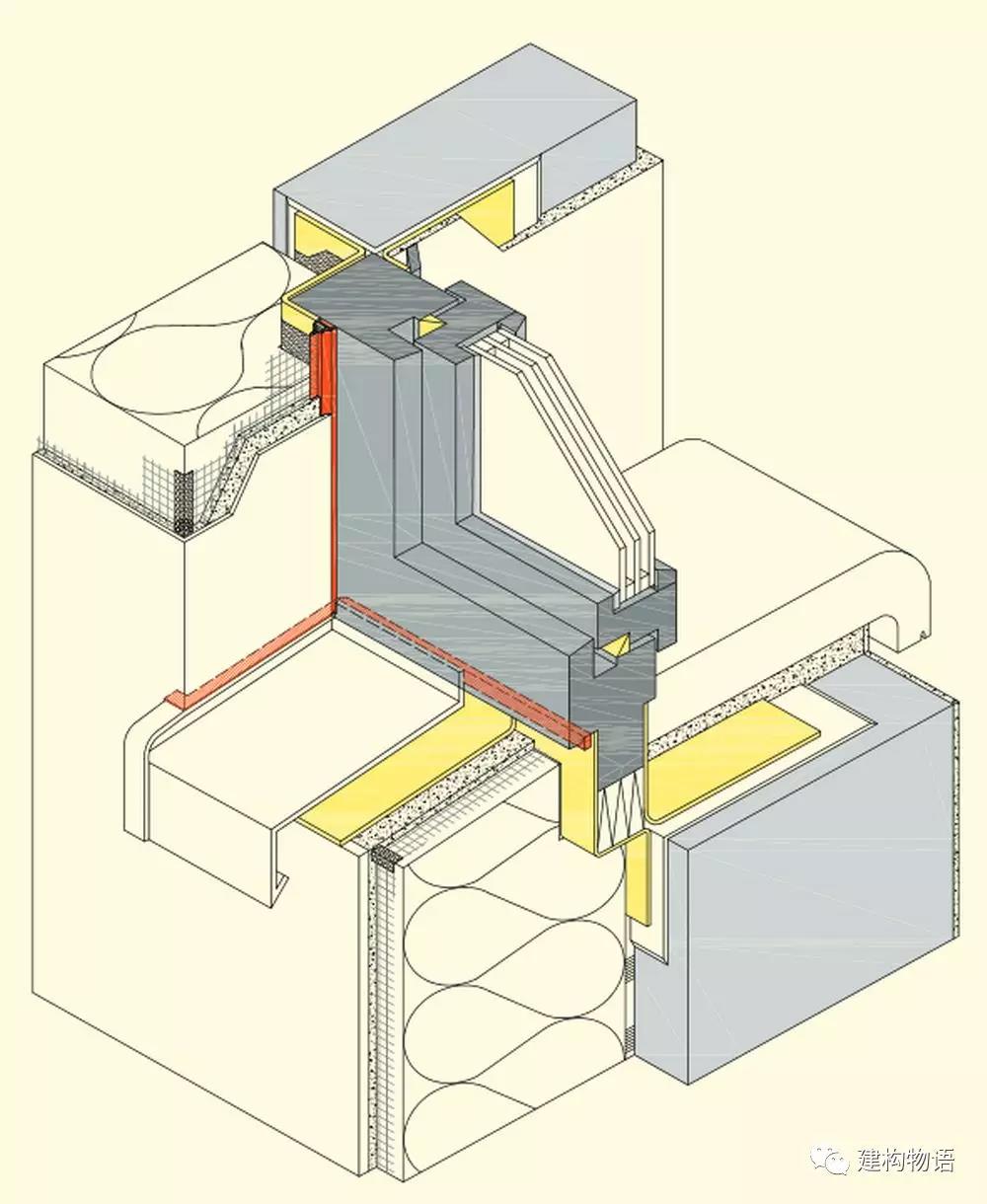

表达极为详细的窗户、窗台板安装构造三维示意图
——窗框位于保温层上（结构墙外），构造更为合理，热工性能更好。其中黄色材质为防水卷材，红色为遇水膨胀胶条。（图片来源于Sto SE & Co. KGaA）

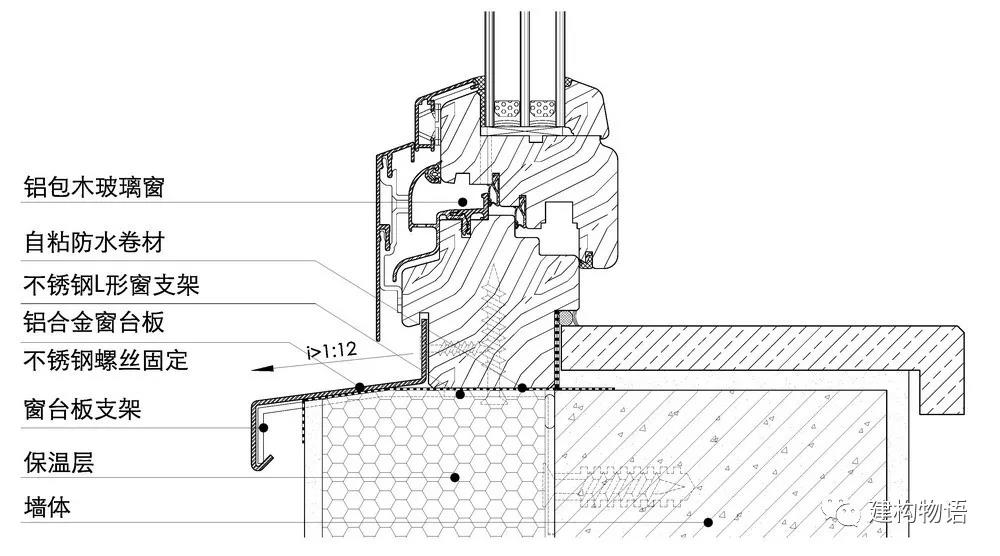

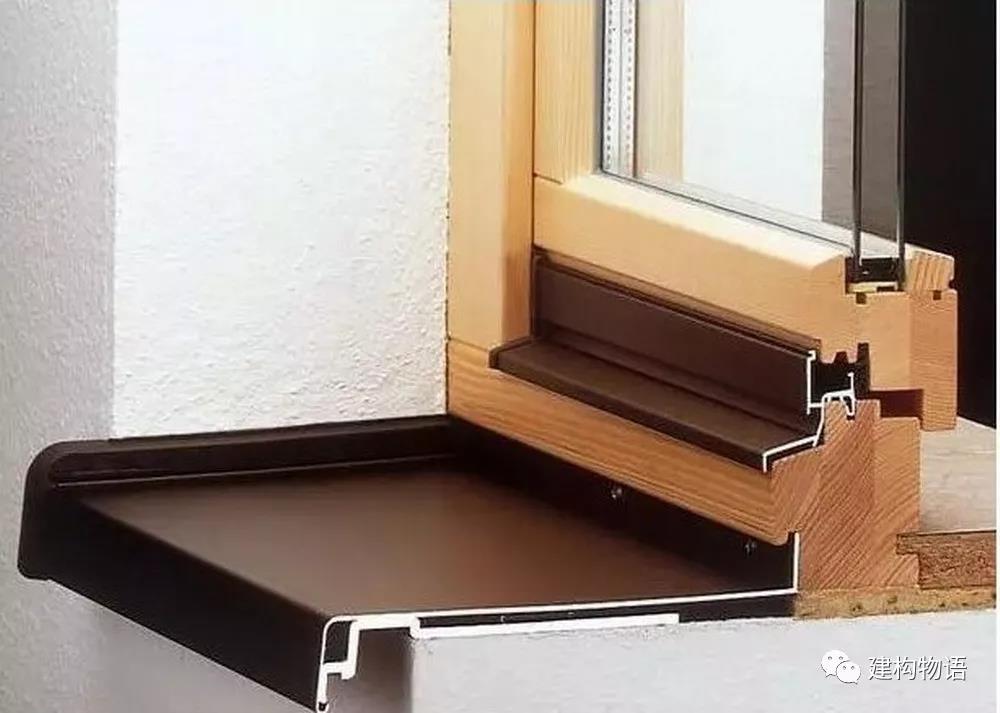

窗台板及实木窗构造断面
（图片来源于微信公众号“绿建节能方向标”）
窗户、窗台板安装构造示意图——窗框位于结构墙外侧
窗户、窗台板安装构造示意图——节能效果更为优异的构造，窗框位于保温层上
金属窗台板大部分可以做到3600长，一个窗户尽可能采用整张的窗台板，如过长可采用专用中间连接件（参考前图）。
当然，不仅是窗台板，所有水平面与垂直面交接的、可能被雨水侵蚀的部位如平台、平台板、女儿墙顶部、线脚等等都是面临同样的问题，采用不耐雨水浸泡、不耐擦洗的涂料饰面、不做出挑设计都是不合适的。考虑到现在节能的要求，外保温墙体越来越多，除了整体幕墙化饰面的建筑外，类似于金属窗台板的金属板泛水构造应是更好的选择。
或许，有人说，按这样的窗台板构造造价又增加啦。是的，但这能增加多少呢？和我们堪称世界之最的房价相比，算什么事儿呢？
不积跬步，无以至千里。从小处做起，从每一个细节做起，才能真正地提升中国建筑的“质量”。
现实中存在大量的粗制滥造的、不符合构造原理的设计及施工，更多内容请参阅：
本文作者介绍：
褚智勇，东南大学建筑系工学学士，北京建筑工程学院建筑学硕士，教授级高级建筑师，一级注册建筑师。曾著有建筑材料与构造类畅销书《建筑设计的材料语言》。
